Pięciokondygnacyjny budynek, będący częścią działki PB9, został zaprojektowany jako modułowy, wielofunkcyjny i spełniający ekologiczne wymagania Paryża, a jego całkowita powierzchnia użytkowa wynosi 2500 m².
Wymagania dotyczące projektu uwzględniają kryteria zrównoważonego rozwoju i redukcji emisji dwutlenku węgla, ze szczególnym uwzględnieniem doboru materiałów i metod budowy. W ten sposób potrzeby energetyczne części wspólnych będą pokrywane dzięki panelom słonecznym.
Podobnie jak w przypadku większości obiektów w Wiosce sportowców, PV9 obejmuje dwa etapy użytkowania. W fazie Legacy powstanie budynek, w którym znajdzie się 25 lokali mieszkalnych.
Dane techniczne

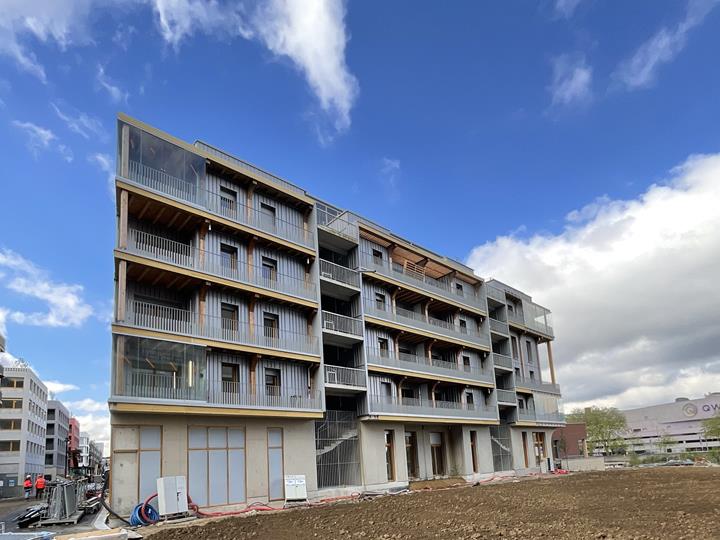

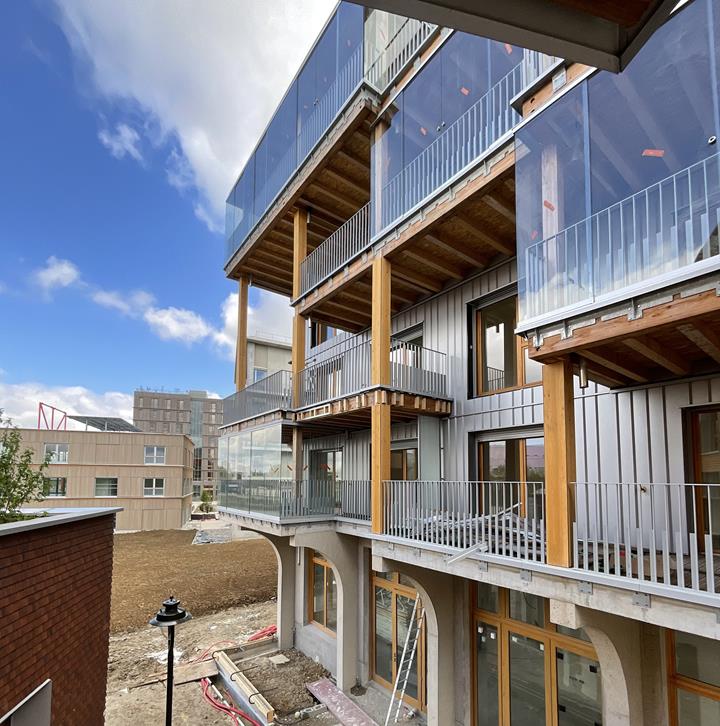

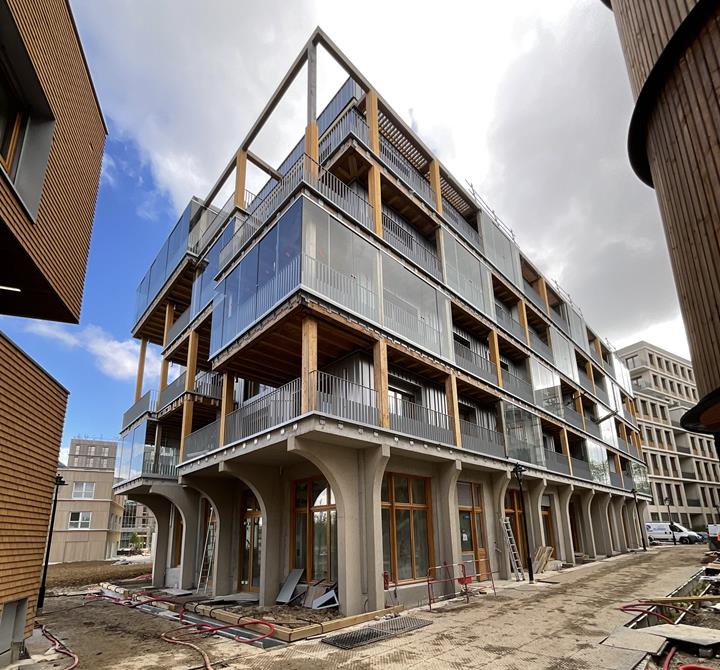

PB9 ma współczesną architekturę, łączącą drewniane, betonowe i metalowe panele elewacyjne. Pięciopiętrowy budynek (R+4) składa się z parteru wykonanego z betonu i czterech górnych kondygnacji wykonanych z drewna.
Konstrukcja drewniana oparta jest na układzie słupowo-słupowym z drewna klejonego warstwowo ze stropami wykonanymi ze skrzynek Kerto-Ripa tworzących poziomą przesłonę. Ściany schodów i windy z drewna klejonego krzyżowo oraz dwa rdzenie betonowe zapewniają stabilność konstrukcji.
Prefabrykowane elementy 2D, takie jak drewniane szkieletowe ściany, drewniane stropy i zespolone drewniano-betonowe płyty dachowe, znacznie pomogły zoptymalizować czas budowy, zminimalizować opóźnienia w dostawie do placu budowy i zminimalizować wpływ na środowisko.

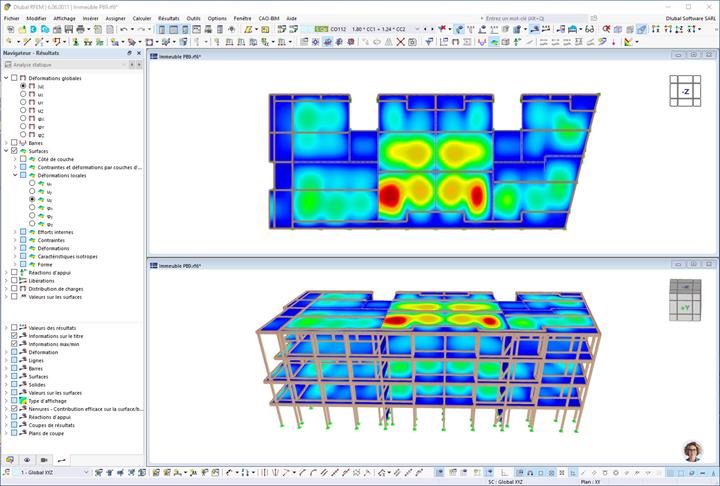

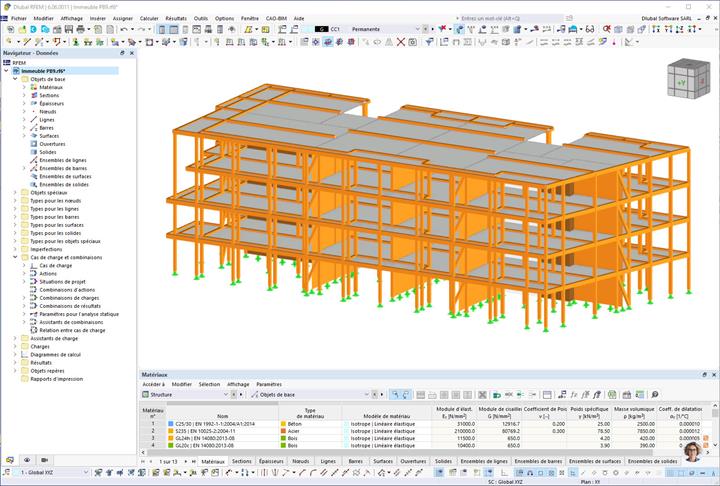

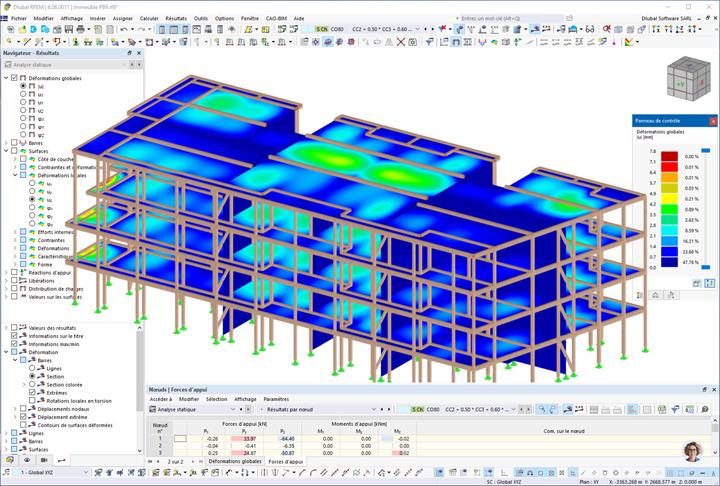

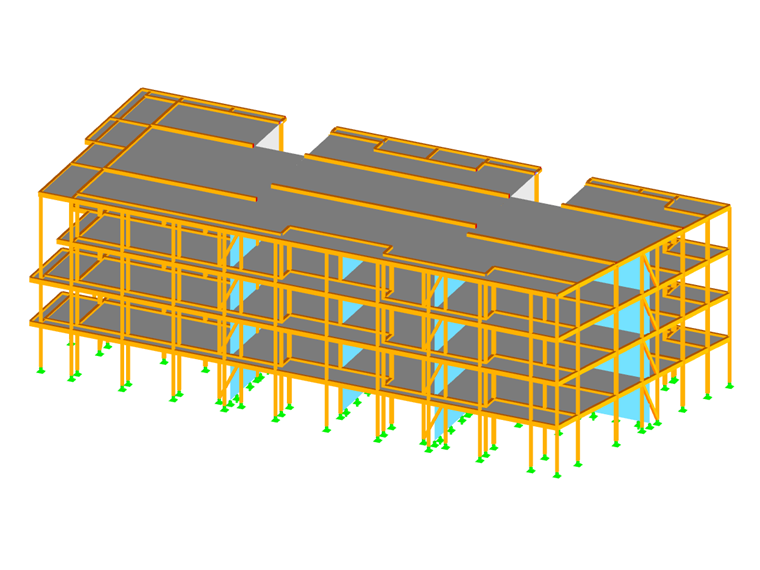

Wymiarowanie zostało w całości oparte na BIM, z wykorzystaniem modelu 3D w RFEM. Umożliwiło to obliczenie obciążeń i analizę globalnego zachowania konstrukcji zespolonej drewno/beton, a także każdego elementu prefabrykowanego z osobna. Zostały one zwymiarowane za pomocą modułów dodatkowych dla programu RFEM.
Wiedza i doświadczenie biura inżynierskiego Gustave oraz korzystanie z oprogramowania Dlubal pozwoliły na staranny dobór materiałów i zoptymalizowanie procesu prefabrykacji. Projekt ten oferuje modelowe rozwiązanie na Igrzyska Olimpijskie w 2024 roku i później, zgodnie z celami miast Paryż i Solideo w zakresie neutralności węglowej i odporności na zmiany klimatu.
| Miejsce | Saint Denis, Francja Francja |
| inwestor | Grupa właściwości Piket/Legendre Real |
| Architekt | Żądania |
| Konstrukcje BET | Gustave Engineers |
| Konstrukcja drewniana | Dźwigar Roux |
| Entreprise GO Béton | Legendarna konstrukcja |
