El edificio de cinco plantas, parte del lote PB9, está diseñado para ser modular, multifuncional y cumplir con los requisitos ecológicos de la ciudad de París, con una superficie útil total estimada de 2.500 m².
Las especificaciones de diseño incluyen criterios de sostenibilidad y reducción de la huella de carbono, con especial atención a la selección de materiales y métodos constructivos utilizados. De este modo, las necesidades energéticas de las zonas comunes se cubrirán mediante paneles solares.
Como la mayoría de las propiedades en la Villa de los Atletas, PV9 está planificada para dos fases operativas. En la fase de legado, incluirá 25 viviendas.
Detalles técnicos

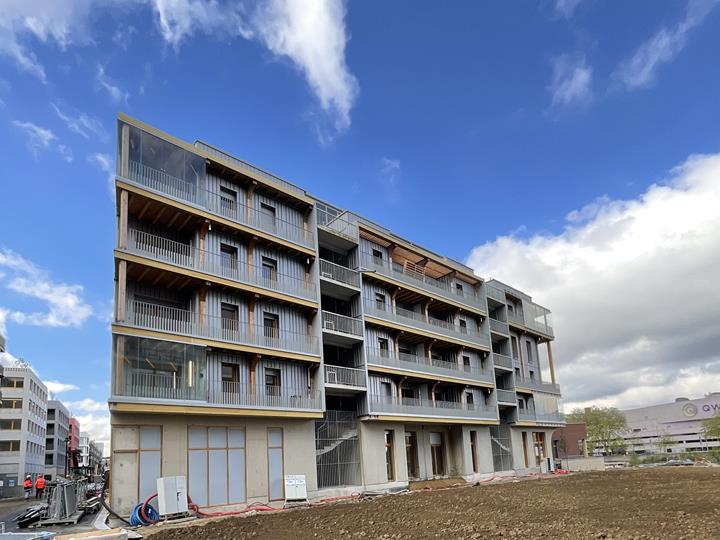

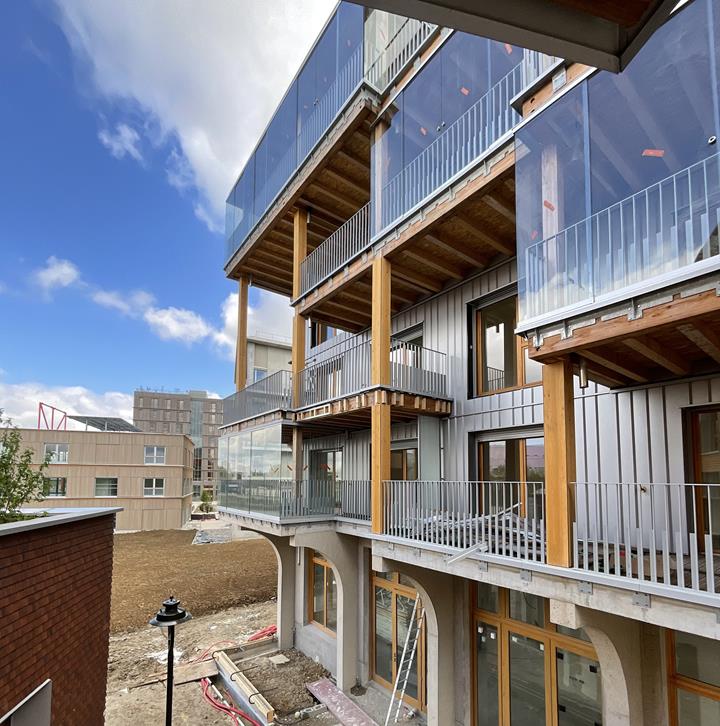

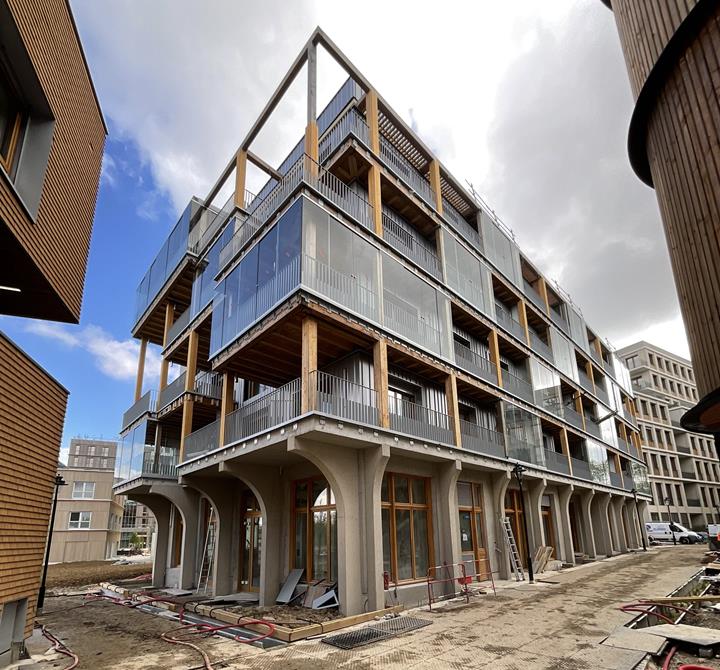

PB9 presenta una arquitectura contemporánea que combina paneles de fachada de madera, hormigón y metal. El edificio de cinco plantas (R+4) consta de una planta baja de hormigón y cuatro plantas superiores de madera.
La estructura de madera se basa en un sistema de vigas y pilares de madera laminada encolada con forjados nervados compuestos de cajones de Kerto-Ripa que forman diafragmas horizontales. Para las escaleras y el ascensor, los muros de madera contralaminada y dos núcleos de hormigón proporcionan estabilidad.
Los elementos prefabricados en 2D, como los muros de entramado de madera, los pisos de madera y las losas mixtas de madera y hormigón, ayudaron significativamente a optimizar los tiempos de construcción, minimizar los retrasos en la obra y minimizar el impacto ambiental.

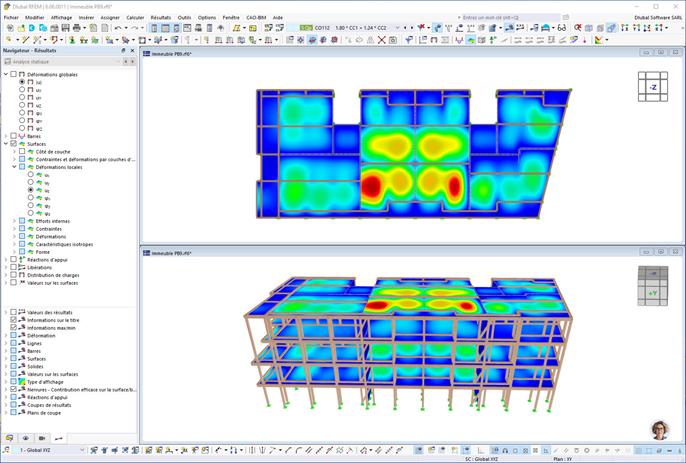

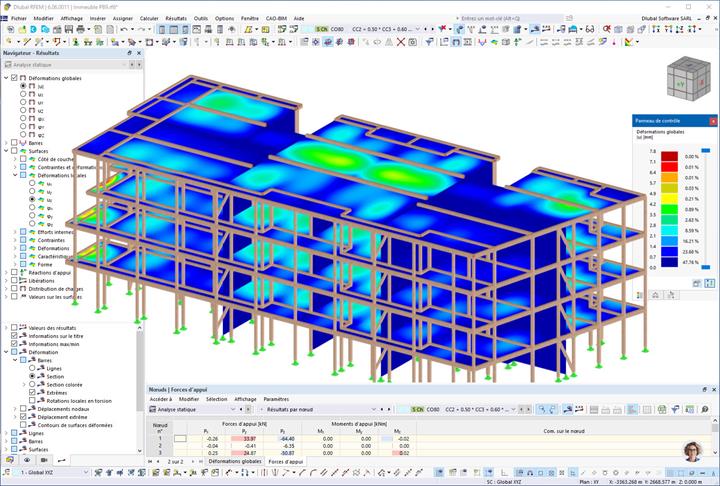

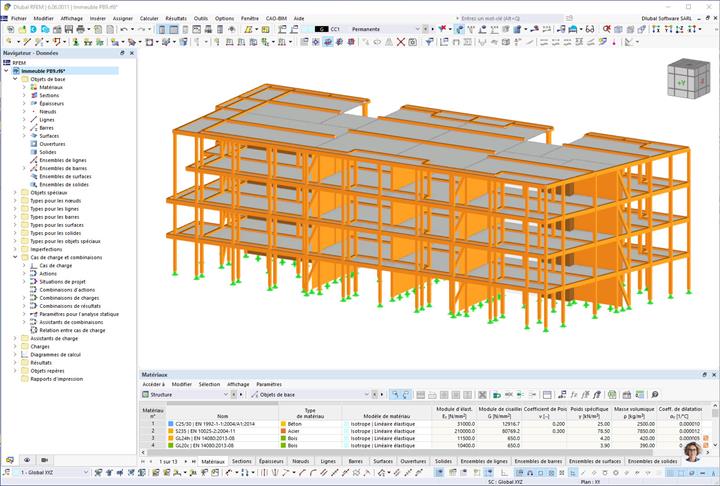

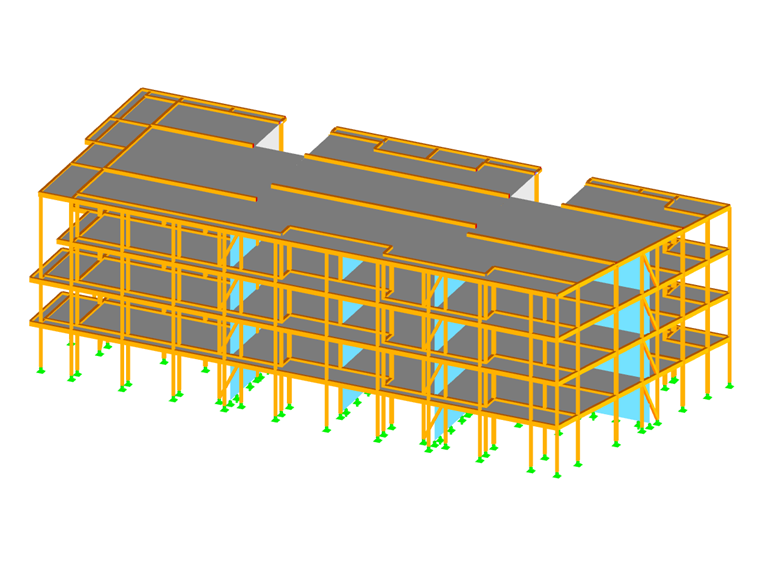

El diseño se basó completamente en BIM, utilizando un modelo en 3D en RFEM. Esto hizo posible calcular las cargas y analizar el comportamiento global de la estructura mixta de madera y hormigón, así como de cada elemento prefabricado individualmente. Fueron diseñados con la ayuda de los módulos adicionales de RFEM.
La experiencia de la oficina de ingeniería Gustave y el uso del software de Dlubal permitieron una cuidadosa selección de materiales y una prefabricación optimizada. Este proyecto ofrece una solución ejemplar para los Juegos Olímpicos de 2024 y más allá, en línea con los objetivos de neutralidad de carbono y resiliencia climática de la ciudad de París y Solideo.
| Lugar | Saint Denis, Francia Francia |
| Inversor | Piket/Legendre Real Properties Group |
| Arquitecto: | Solicitudes |
| Estructuras BET | Gustave Ingenieros |
| Estructura de madera | Viga de Roux |
| Empresa GO Béton | Construcción de Legendre |
