Олимпиада 2024: деревянно‑бетонное композитное здание PB9 в Сен-Дени, Франция

К Олимпийским играм 2024 года был разработан необычный проект пятиэтажного реверсивного здания для речного экорайона Л'Иль-Сен-Дени (93). Инженерное бюро GUSTAVE разработало весь проект — от первоначальных эскизов до детальнных рабочих чертежей.
Презентация проекта

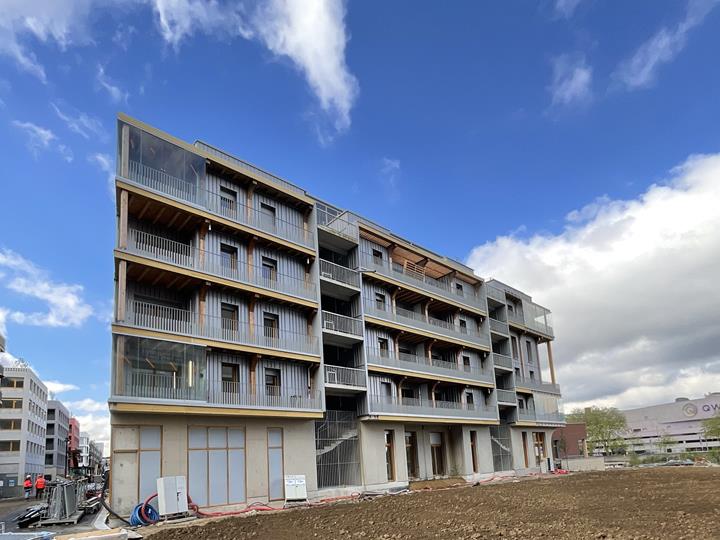

Пятиэтажное здание на участке PB9 спроектировано как модульное, многофункциональное и соответствующее экологическим требованиям города Парижа. Его предполагаемая общая полезная площадь составляет 2500 м²

Спецификации включают критерии устойчивости и сокращения выбросов углекислого газа, уделяя особое внимание выбору материалов и используемых методов строительства. Потребности в энергии общественных помещений будут покрыты за счёт солнечных батарей.

Как и большинство зданий Спортивной деревни, PV9 спроектирован на два этапа эксплуатации. На этапе «Наследие» он будет включать в себя 25 квартир.

Технические подробности

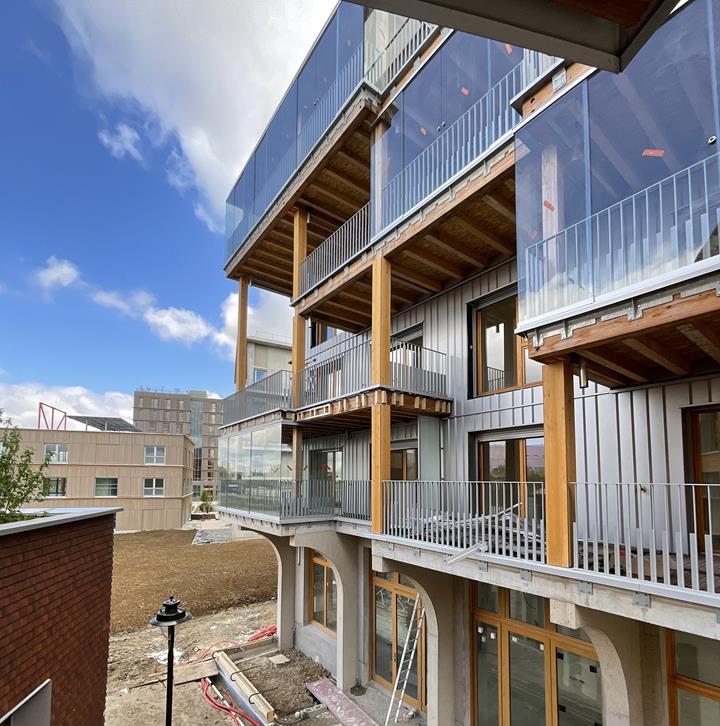

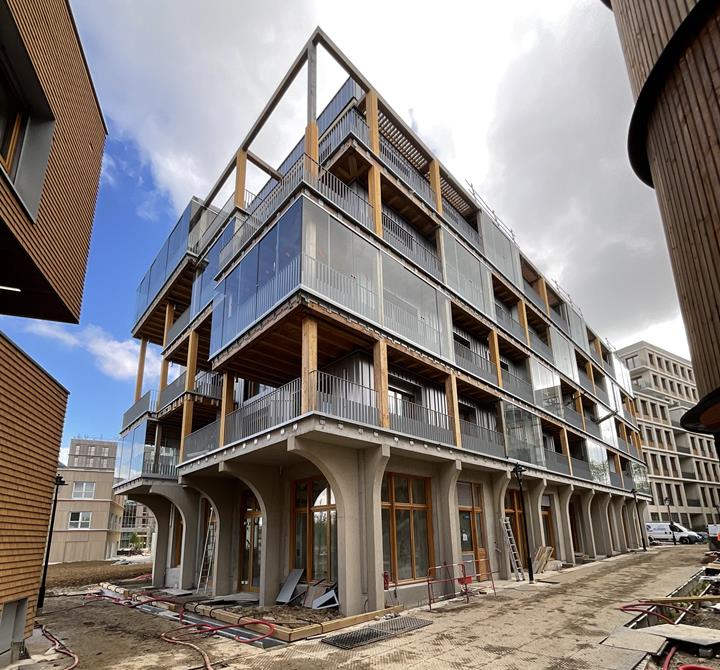

PB9 отличается современной архитектурой, сочетающей в себе древесину, бетон и металлические панели. Пятиэтажное здание (R + 4) состоит из цокольного этажа из железобетона и четырёх верхних этажей из древесины.

Деревянная конструкция выполнена на основе клеёной деревянной балочно-колонной системы с ребристыми перекрытиями из коробов Kerto-Ripa, образующих горизонтальные диафрагмы. Устойчивостьх лестничных клеток и лифтовых шахт обеспечивают стены из поперечно-клеёной древесины и два железобетонных ядра.

Сборные 2D-элементы, такие как каркасные стены, деревянные перекрытия и композитные древесно-бетонные плиты перекрытия, значительно помогли оптимизировать время строительства, сократить задержки и минимизировать воздействие строительной площадки на окружающую среду.

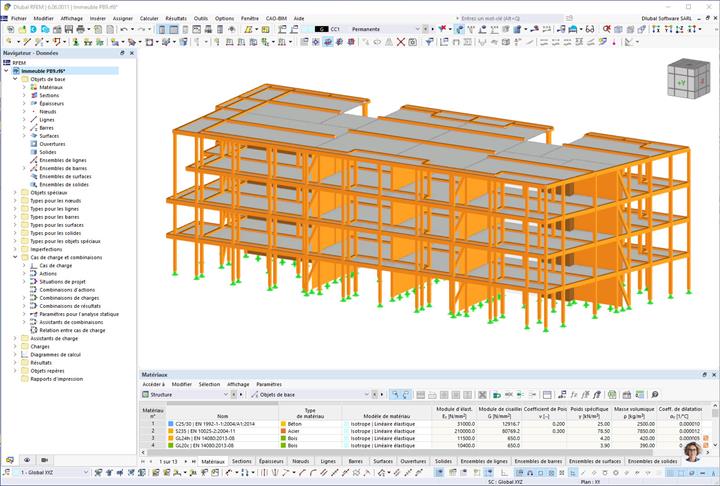

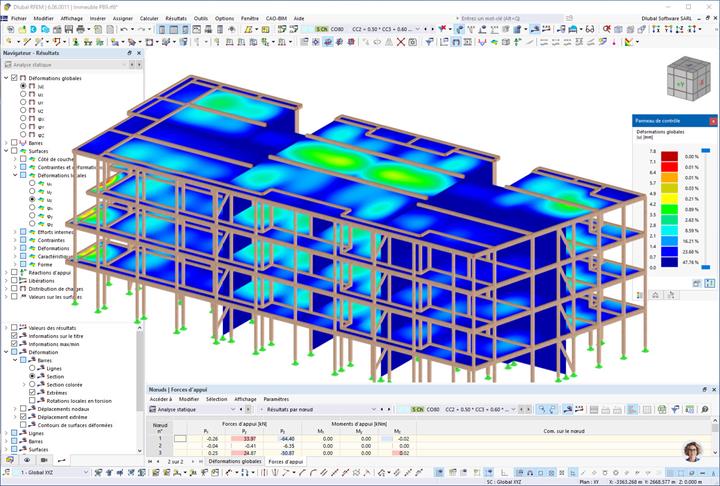

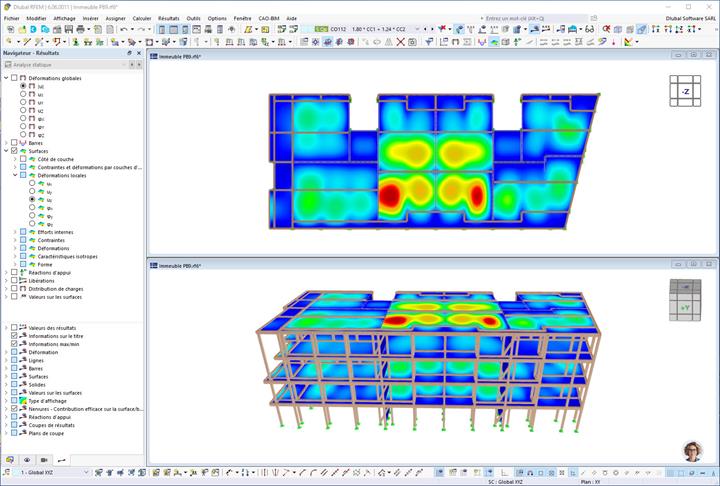

Проектирование полностью основано на BIM, включая 3D-модель RFEM. Это позволило выполнить индивидуальный расчёт нагрузки и проанализировать работу всей древесно-бетонной композитной конструкции, а также каждого сборного элемента в отдельности. Они были рассчитаны в дополнительных модулях к RFEM.

Опыт инженерного бюро Gustave и использование программного обеспечения Dlubal помогли при тщательном выборе материалов и оптимизации сборных конструкций. Этот проект представляет собой образцовое решение для Олимпиады 2024 года и последующего периода, соответствующее задачам города Парижа и Солидео по достижению углеродной нейтральности и устойчивости к изменению климата.
Место Сен-Дени
Франция
Заказчик Groupement Pichet / Legendre Immobilier
Архитектор Petitdidier Prioux Architectes

Строительство Gustave Ingénieurs

Деревянная конструкция ROUX-GIPEN
Железобетонная конструкция Legendre Construction


Спецификации проекта

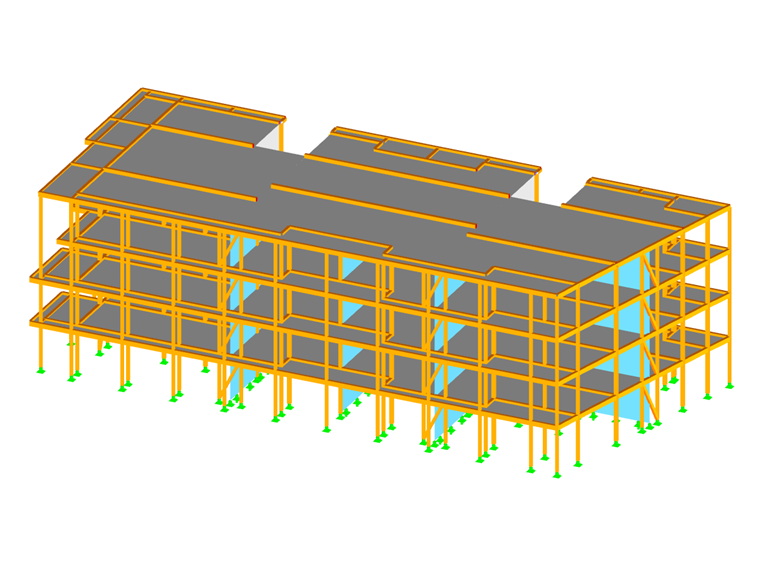

Данные о модели

Количество узлов 574
Количество линий 1063
Количество стержней 827
Количество поверхностей 205
Количество загружений 7
Количество сочетаний нагрузок 159
Количество расчетных сочетаний 4
Общий вес 531,828 t
Размеры (метрические) 40,424 x 16,681 x 12,150 m
Размеры (имперские) 132.62 x 54.73 x 39.86 feet
Версия программы 5.34.02
