Pětipodlažní budova, která je součástí pozemku PB9, je navržena jako modulární, multifunkční a splňuje ekologické požadavky města Paříže s odhadovanou celkovou užitnou plochou 2 500 m².
Návrhová zadání zahrnují kritéria udržitelnosti a snížení uhlíkové stopy se zvláštním důrazem na výběr materiálů a použitých stavebních metod. Energetické potřeby společných prostor tak pokrývají solární panely.
Stejně jako většina objektů ve vesničce sportovců je i PV9 plánována na dvě provozní fáze. Ve fázi Legacy bude zahrnovat 25 bytových jednotek.
Technické údaje

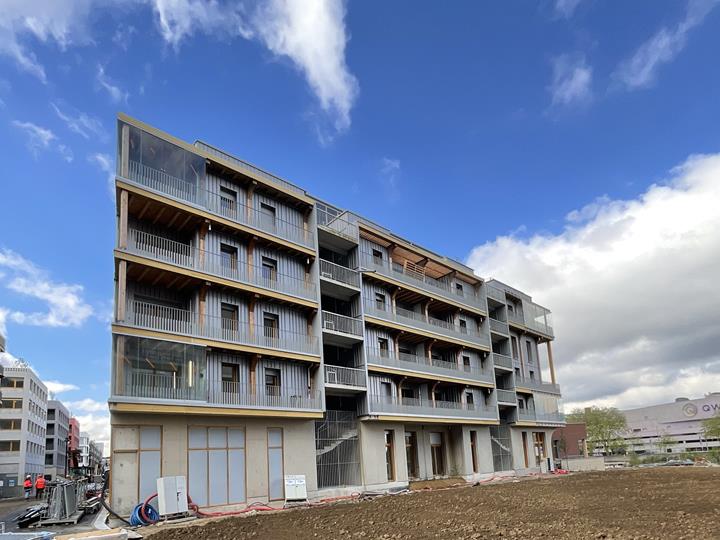

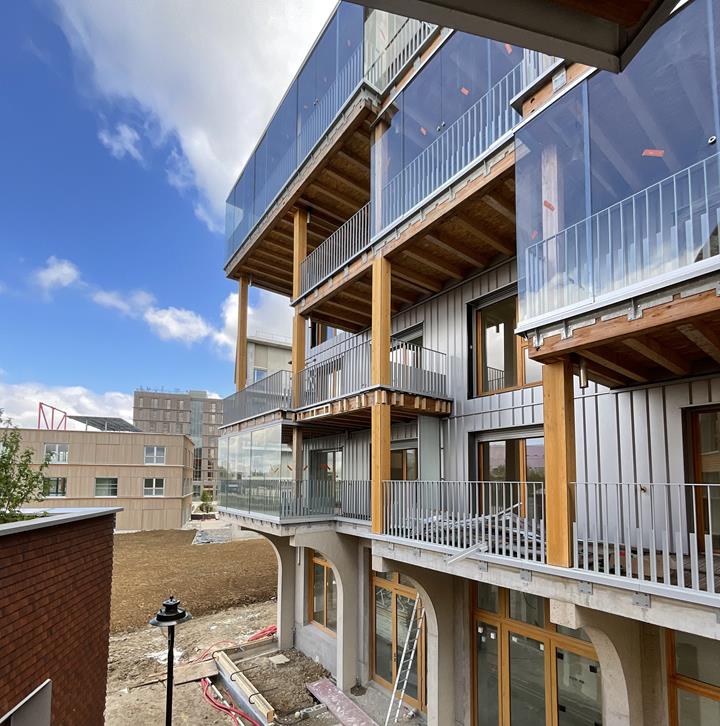

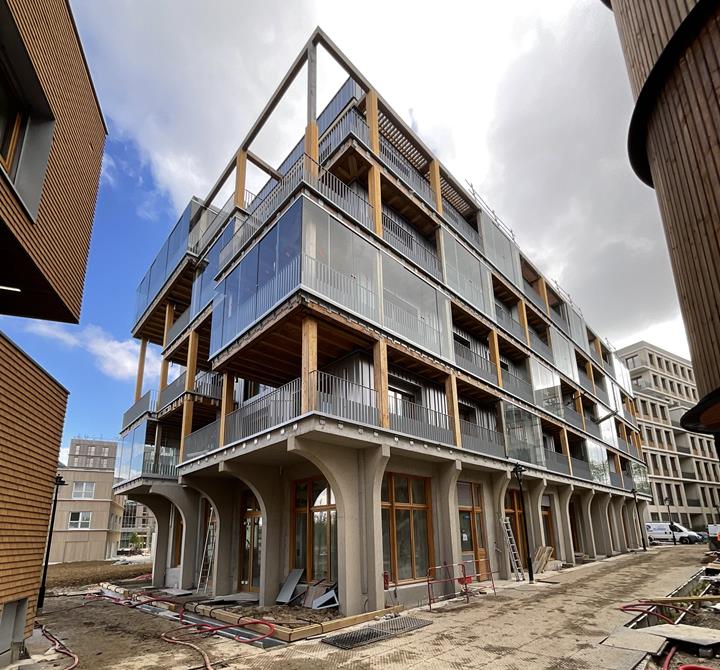

PB9 se vyznačuje moderní architekturou, která kombinuje fasádní panely ze dřeva, betonu a kovu. Pětipodlažní budova (R+4) se skládá z přízemí z betonu a čtyř nadzemních podlaží ze dřeva.
Dřevěná konstrukce je založena na systému nosník-sloup z lepeného lamelového dřeva s žebrovými podlahami ze skříní Kerto-Ripa, které tvoří vodorovné diafragmy. U schodišť a výtahu zajišťují stabilitu stěny z křížem lepeného dřeva a dvě betonová jádra.
2D prefabrikované prvky, jako jsou dřevěné rámové stěny, dřevěné podlahy a dřevobetonové spřažené střešní desky, výrazně pomohly zkrátit dobu výstavby, minimalizovat zpoždění na staveništi a minimalizovat dopad na životní prostředí.

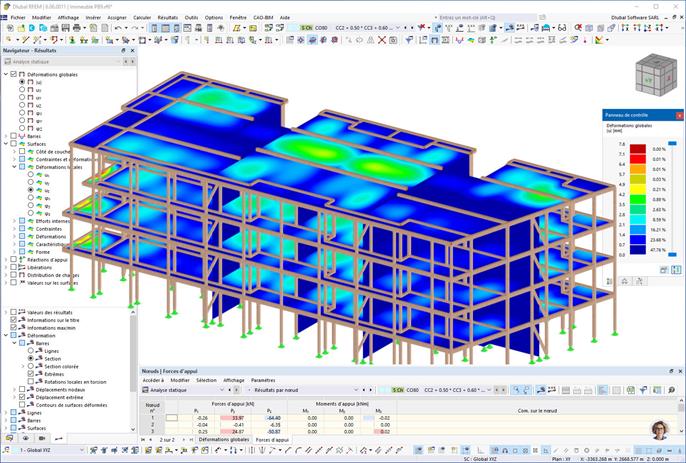

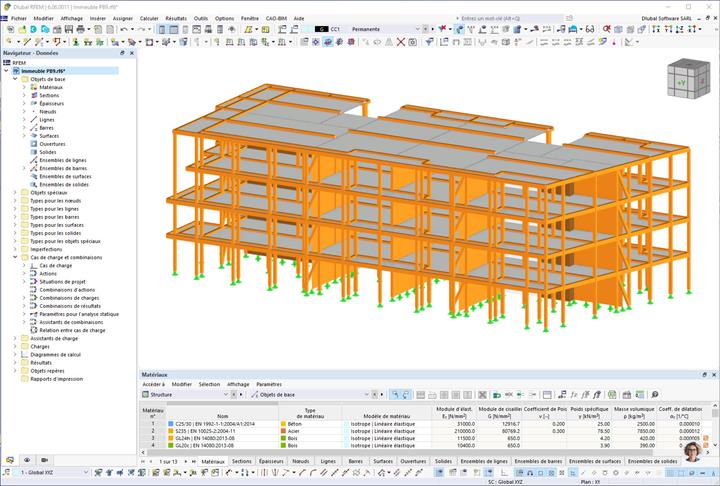

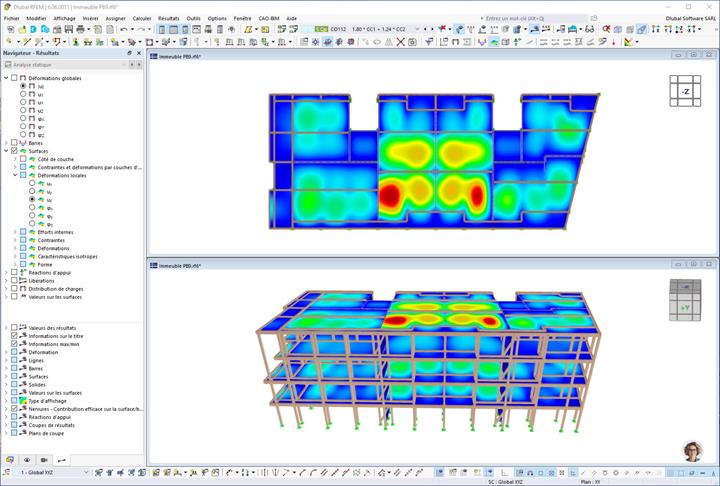

Návrh byl založen výhradně na BIM s použitím 3D modelu v programu RFEM. To umožnilo vypočítat zatížení a analyzovat globální chování dřevobetonové spřažené konstrukce a každého prefabrikovaného prvku jednotlivě. Ty byly navrženy pomocí přídavných modulů programu RFEM.
Odbornost inženýrské kanceláře Gustave a použití softwaru Dlubal umožnily pečlivý výběr materiálů a optimální prefabrikaci. Tento projekt nabízí příkladné řešení pro olympijské hry v roce 2024 a dále v souladu s cíli uhlíkové neutrality a odolnosti proti klimatu stanovenými městy Paříž a Solideo.
| Místo | Saint Denis, Francie Francie |
| Investor | Skupina skutečných vlastností Piket/Legendre |
| Architektonický návrh | Žádosti |
| BET konstrukce | Gustave Engineers |
| Dřevěná konstrukce | Rouxův nosník |
| Entreprise GO Béton | Konstrukce podle Legendra |
