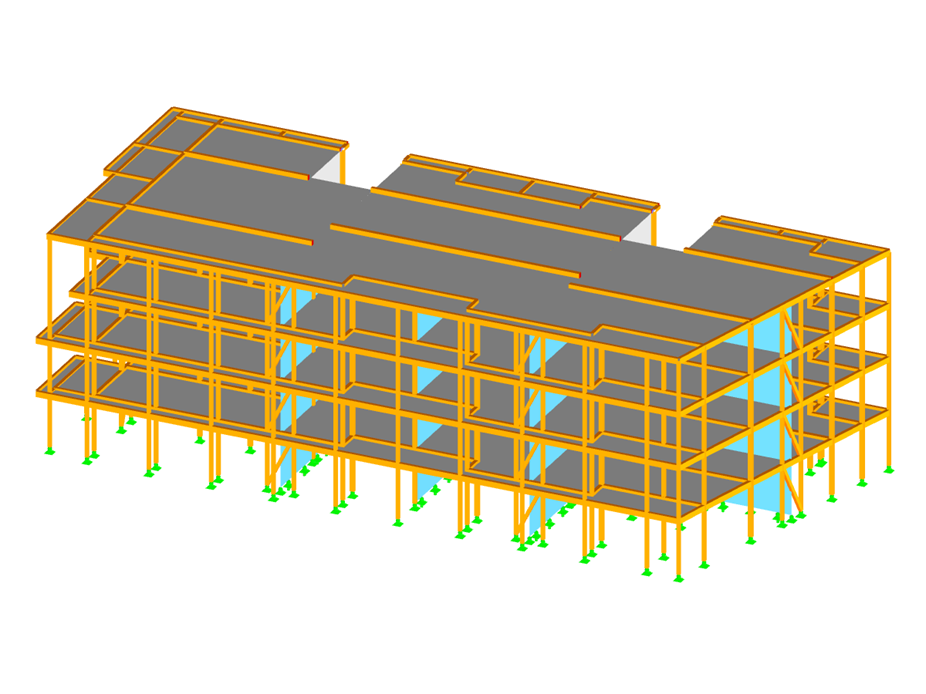

Odwracalny model budynku 6-kondygnacyjnego z wymiarowaniem drewna/betonu

Pobranie niemożliwe Projekt klienta/tylko widok

Liczba węzłów	574
Liczba linii	1063
Liczba prętów	827
Liczba powierzchni	205
Ilość przypadków obciążenia	7
Ilość KO	159
Liczba kombinacji wyników	4
Ciężar całkowity	531,828 t
Wymiary (metryczne)	40,424 x 16,681 x 12,150 m
Wymiary (imperialne)	132.62 x 54.73 x 39.86 feet
Wersja programu	5.34.02

Zgłoś ten model 3D
