Laden Sie hier das Modell eines Ateliers für Holzrahmenbau herunter und öffnen Sie es mit dem FEM-Programm RFEM 6.
Ce modèle est utilisé dans la matinale «Création de murs ossature bois dans RFEM 6» du 4 juillet 2024.

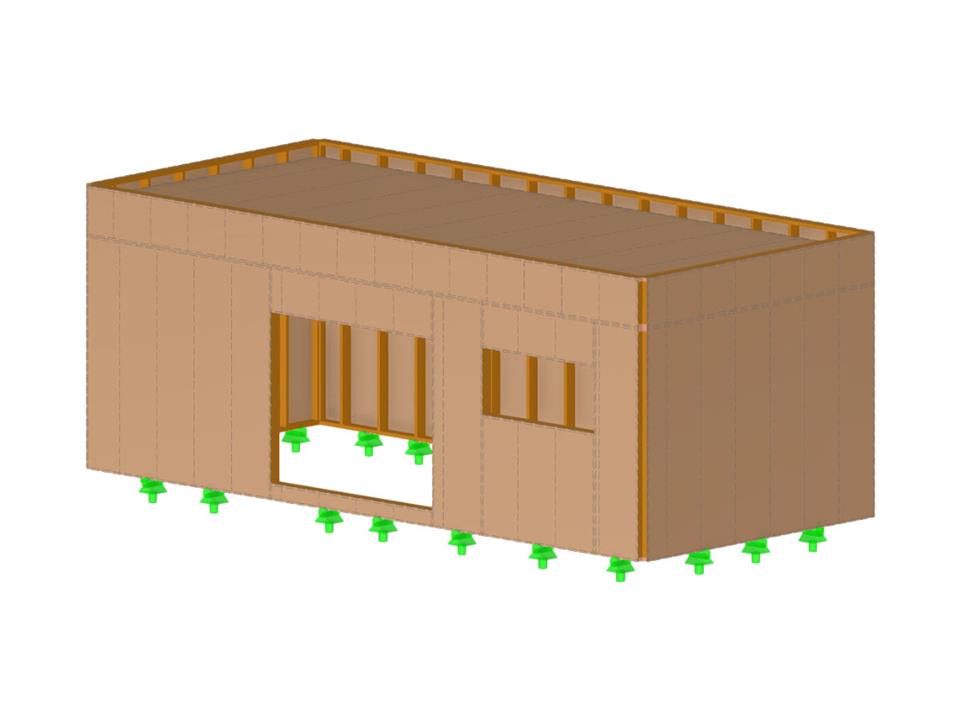

Studio en ossature bois
Anzahl Knoten | 876 |
Anzahl Linien | 500 |
Anzahl Stäbe | 216 |
Anzahl Flächen | 27 |
Anzahl Volumenkörper | 0 |
Anzahl Lastfälle | 11 |
Anzahl Lastkombinationen | 77 |
Anzahl Ergebniskombinationen | 0 |
Gesamtgewicht | 3,817 t |
Abmessungen (metrisch) | 9,010 x 3,400 x 4,110 m |
Abmessungen (imperial) | 29.56 x 11.15 x 13.48 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
