在这里下载木结构框架模型,然后使用有限元结构分析软件 RFEM 6 打开。
Ce modèle est utilisé dans la matinale «Création de murs ossature bois dans RFEM 6» du 4 juillet 2024.

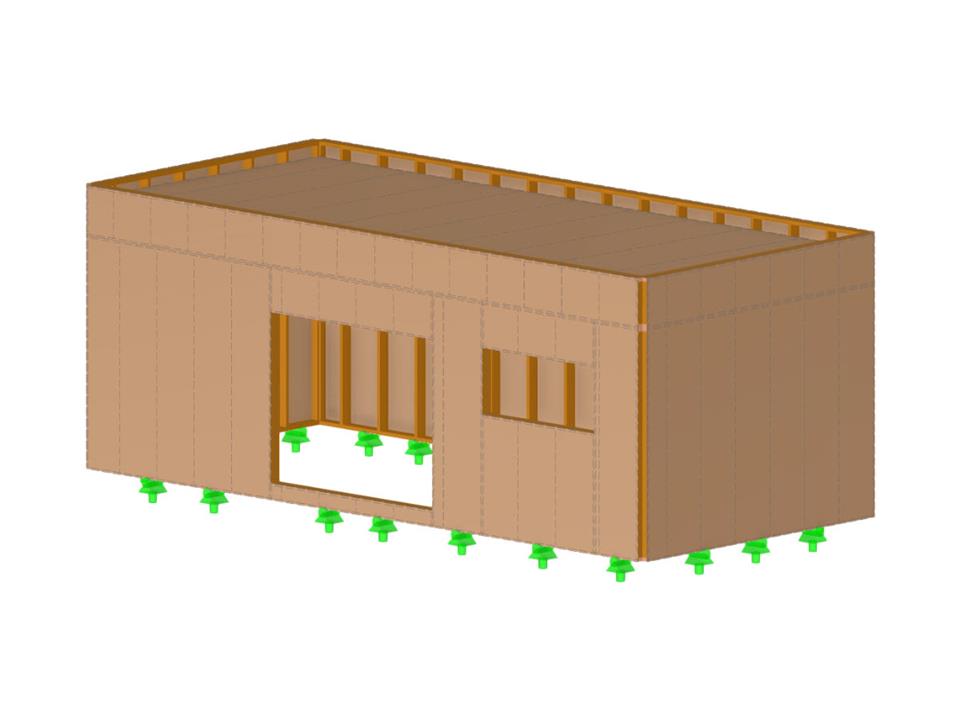

Studio en ossature bois
节点数目: | 876 |
线的数目 | 500 |
杆件数目: | 216 |
面的数目: | 27 |
实体数目 | 0 |
荷载工况数目 | 11 |
荷载组合数目 | 77 |
结果组合数目 | 0 |
总重量 | 3,817 t |
翘曲区域尺寸 | 9,010 x 3,400 x 4,110 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
