Téléchargez ici le modèle d'un studio en ossature bois et ouvrez-le avec le programme aux éléments finis RFEM 6.
Este modelo foi utilizado na sessão da manhã "Criar paredes de painéis de madeira no RFEM 6" no dia 04 de julho de 2024.

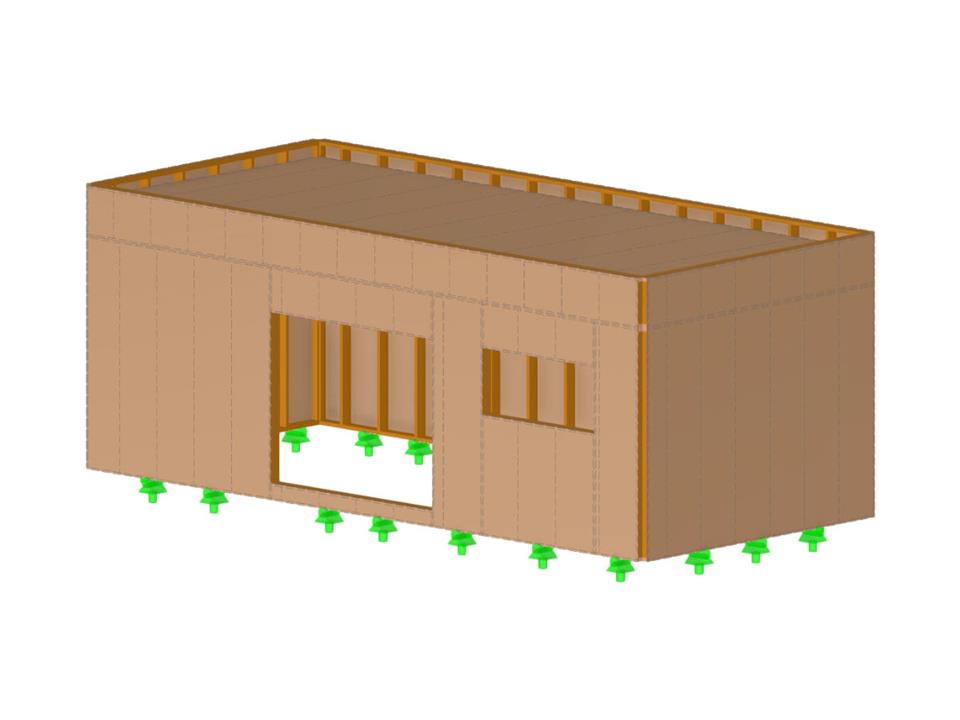

Studio en ossature bois
Número de nós | 876 |
Número de linhas | 500 |
Número de barras | 216 |
Número de superfícies | 27 |
Número de sólidos | 0 |
Número de casos de carga | 11 |
Número de combinações de cargas | 77 |
Número de combinações de resultados | 0 |
Peso total | 3,817 t |
Dimensões (métricas) | 9,010 x 3,400 x 4,110 m |
Dimensões (imperial) | 29.56 x 11.15 x 13.48 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
