Téléchargez ici le modèle d'un studio en ossature bois et ouvrez-le avec le programme aux éléments finis RFEM 6.
Эта модель была использована в утреннем сеансе «Создание стен из деревянных панелей в программе RFEM 6» 4 июля 2024 года.

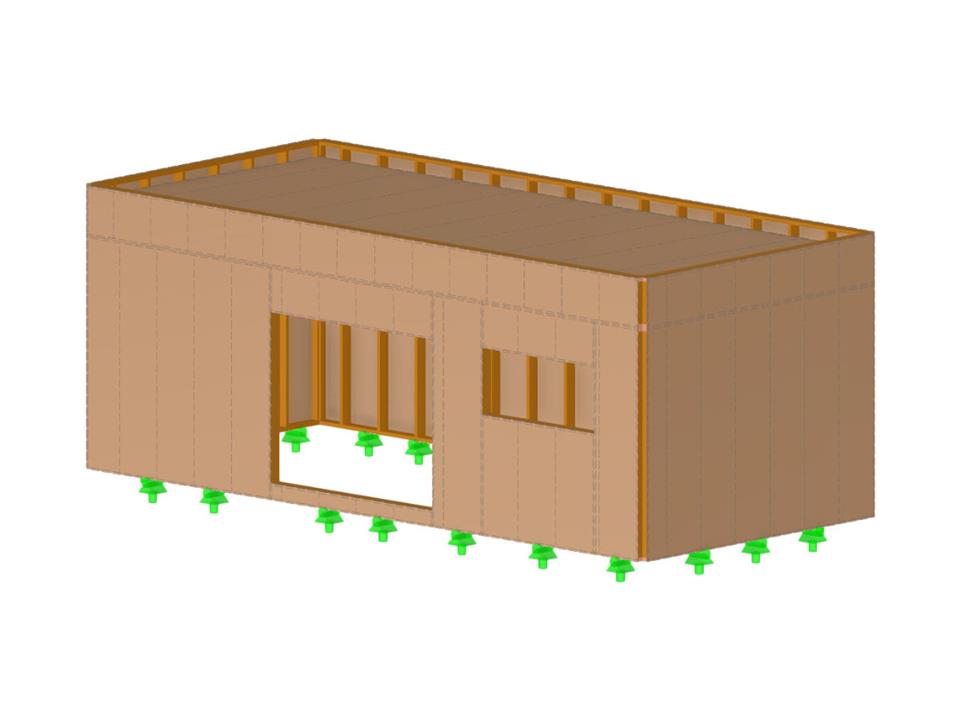

Studio en ossature bois
Количество узлов | 876 |
Количество линий | 500 |
Количество стержней | 216 |
Количество поверхностей | 27 |
Количество тел | 0 |
Количество загружений | 11 |
Количество сочетаний нагрузок | 77 |
Количество расчетных сочетаний | 0 |
Общий вес | 3,817 t |
Размеры (метрические) | 9,010 x 3,400 x 4,110 m |
Размеры (имперские) | 29.56 x 11.15 x 13.48 feet |
