Scarica qui il modello di uno studio di strutture in legno e aprilo con il software FEA strutturale RFEM 6.
Ce modèle est utilisé dans la matinale «Création de murs ossature bois dans RFEM 6» du 4 juillet 2024.

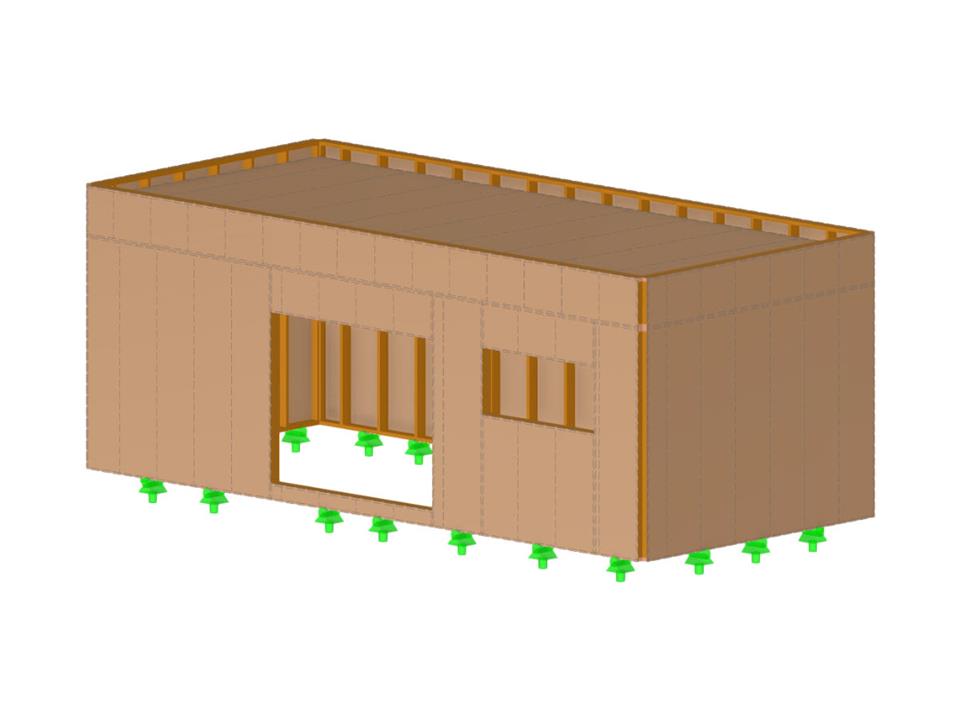

Studio en ossature bois
Numero di nodi | 876 |
Numero di linee | 500 |
Numero di aste | 216 |
Numero di superfici | 27 |
Numero di solidi | 0 |
Numero di casi di carico | 11 |
Nr. di combinazioni di carico | 77 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 3,817 t |
Dimensioni (metriche) | 9,010 x 3,400 x 4,110 m |
Dimensioni (imperiali) | 29.56 x 11.15 x 13.48 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
Hai delle domande riguardo al programma? Nei vincoli esterni di progetto, è possibile definire bulloni completamente filettati come elementi di armatura a pressione trasversale per il progetto "Pressione perpendicolare alla fibratura". In questo caso, i bulloni sono sottoposti ad un'analisi di pushover e di instabilità.
Inoltre, la resistenza a taglio di progetto è verificata nel piano della punta del bullone. È possibile considerare l'angolo di distribuzione del carico linearmente inferiore a 45 ° o non lineare (secondo Bejtka I., Armatura di componenti in legno con viti completamente filettate, Università di Karlsruhe (TH), 2005).
In RFEM ed RSTAB, è possibile la verifica di aste con il tipo di materiale "Legno microlamellare". Sono disponibili i seguenti produttori:
- Pollmeier (Baubuche)
- Metsä (Kerto LVL)
- STEICO
- Stora Enso
Nella configurazione ultima, è possibile considerare i coefficienti di resistenza per aumentare le resistenze. I coefficienti che riducono le resistenze vengono automaticamente presi in considerazione. Provalo!
Vai al video esplicativoIn RFEM, il materiale OSB (oriented strand board) è disponibile per gli Stati Uniti e il Canada. I parametri del materiale sono presi dal "Manuale delle specifiche di progetto del pannello".
Utilizzando il tipo di spessore "Pannello di travi", è possibile modellare elementi del pannello di legno nello spazio 3D. È sufficiente specificare la geometria della superficie e gli elementi del pannello di legno vengono generati utilizzando un assemblaggio asta-superficie interno, inclusa la simulazione della flessibilità del collegamento. Il tipo di spessore della piastra della trave è definito utilizzando l'add-on Superfici multistrato.
Un "pannello di travi" offre i seguenti vantaggi:
- È possibile la guaina su un lato e su entrambi i lati
- Calcolo automatico di un accoppiamento semirigido
- Guaina bordata
- Guaina pinzata
- Guaina definita dall'utente
- Rappresentazione come un oggetto geometrico 3D completo (telaio, tirante trasversale, colonna, lamiera, punti metallici), compresa l'eccentricità
- Considerando le aperture tramite celle di superficie
- Verifica degli elementi strutturali utilizzando l'add-on Verifica legno
- Indipendente dal materiale (ad esempio, cartongesso con sezioni piegate a freddo e pannelli di fibra di gesso come rivestimento)
