Stáhněte si zde model studia dřevěných rámových konstrukcí a otevřete ho v programu RFEM 6 pro výpočty MKP.
Ce modèle est utilisé dans la matinale «Création de murs ossature bois dans RFEM 6» du 4 juillet 2024.

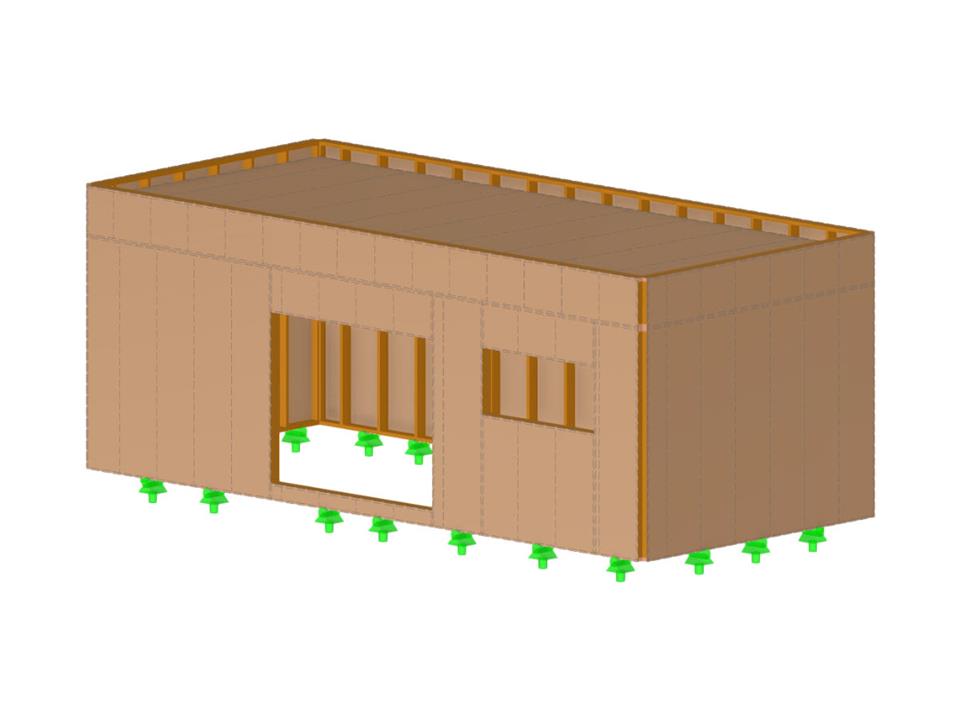

Studio en ossature bois
Počet uzlů | 876 |
Počet linií | 500 |
Počet prutů | 216 |
Počet ploch | 27 |
Počet těles | 0 |
Počet zatěžovacích stavů | 11 |
Počet kombinací zatížení | 77 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 3,817 t |
Rozměry (metrické) | 9,010 x 3,400 x 4,110 m |
Rozměry (imperiální) | 29.56 x 11.15 x 13.48 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
