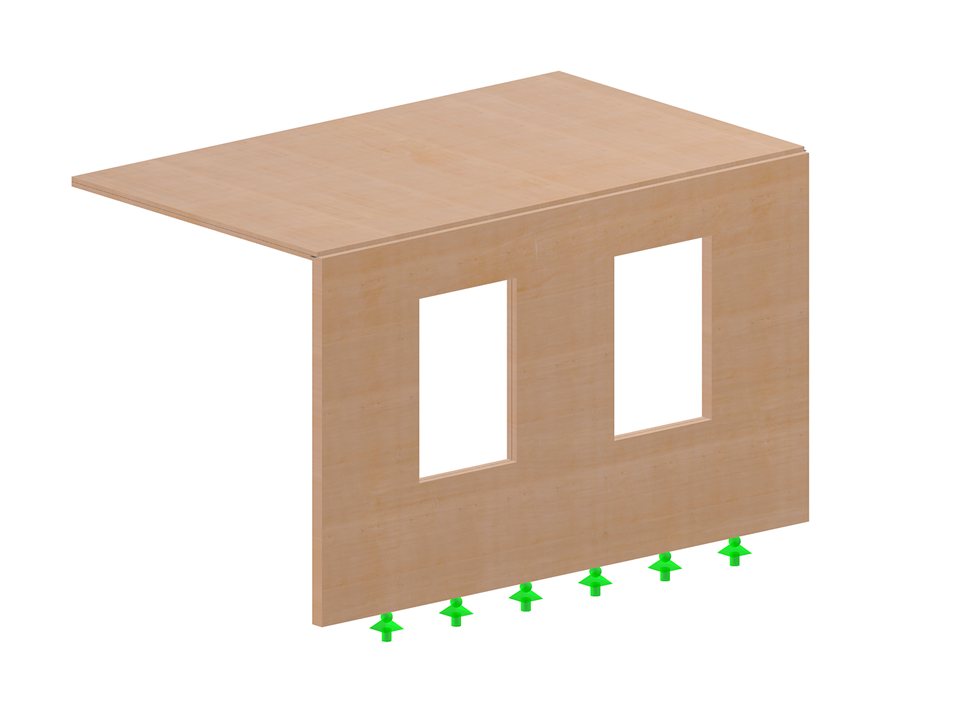

Anbau aus flächigen Holzbauteilen

Für Stabilitätsnachweise bei Stäben nach dem Ersatzstabverfahren ist die Definition von Knicklängen bzw. Biegedrillknicklängen notwendig, um die Verzweigungslast für das Stabilitätsversagen zu ermitteln. In diesem Beitrag wird eine RFEM 6-spezifische Funktion vorgestellt, mit der man den Knotenlagern eine Exzentrizität zuweisen und damit Einfluss auf die Ermittlung des im Stabilitätsnachweis berücksichtigten kritischen Biegemoments nehmen kann.

Berücksichtigung von P-Delta-Effekten in RFEM 6 und RSTAB 9

Ein Standardszenario im Holzstabbau ist die Möglichkeit, kleinere Stäbe mittels Auflager auf einem größeren Trägerstab zu verbinden. Darüber hinaus können die Stabendbedingungen eine ähnliche Situation umfassen, in der der Träger auf einem Lagertyp lagert. In beiden Fällen muss der Träger unter Berücksichtigung der Tragfähigkeit rechtwinklig zur Faserrichtung gemäß NDS 2018 Abschnitt 3.10.2 und CSA O86:19 Abschnitte 6.5.6 und 7.5.9 festgelegt sind. In allgemeinen Statikprogrammen ist es in der Regel nicht möglich, diesen vollständigen Nachweis durchzuführen, da die Lagerfläche unbekannt ist. In der neuen Generation von RFEM 6 und dem Add-On Holzbemessung ist es nun mit der Funktion 'Bemessungsauflager' möglich, die Nachweise nach NDS und CSA für Lager senkrecht zur Faserrichtung zu führen.

Mithilfe des Dickentyps "Balkenscheibe" können Sie Holztafelelemente im 3D-Raum modellieren. Dabei definieren Sie einfach die Flächengeometrie und die Holztafelelemente werden über ein internes Stab-Flächenkonstrukt, inklusive Simulation der Verbindungsnachgiebigkeit, generiert. Der Dickentyp Balkenscheibe wird mit Hilfe des Add-Ons Mehrschichtige Flächen definiert.

Die "Balkenscheibe" bietet Ihnen folgende Vorteile:

• Einseitige und beidseitige Beplankung möglich
• Automatische Berechnung der nachgiebigen Kopplung
  • Vernagelte Beplankung
  • Verklammerte Beplankung
  • Benutzerdefinierte Beplankung
• Abbildung als vollständiges geometrisches 3D-Objekt (Rähm, Schwelle, Ständer, Beplankung, Verklammerung) inklusive der Exzentrizität
• Berücksichtigung von Öffnungen über Flächenzellen
• Bemessung der tragenden Elemente über das Add-On Holzbemessung
• Materialunabhängig (z. B. Trockenbauwand mit kaltgeformten Profilen und Gipsfaserplatten als Beplankung)

• Zum Erklärvideo

In der Schichtenaufbau-Bibliothek stehen Ihnen u. a. folgende Brettsperrholz-Hersteller zur Verfügung:

• Binderholz (USA)
• KLH (USA, CAN)
• Kalesnikoff (USA, CAN)
• Nordic Structures (USA, CAN)
• Mercer Mass Timber
• SmartLam
• Sterling Structural
• Aufbauten, die in der Lignatec-Ausgabe 32 "Brettsperrholz aus Schweizer Produktion" gelistet sind

Durch das Laden eines Aufbaues aus der Schichtenaufbau-Bibliothek werden für Sie automatisch alle relevanten Parameter übernommen. Die Datenbank wird kontinuierlich für Sie erweitert.

Sie möchten gekrümmte Träger (z. B. aus Brettschichtholz) berechnen? Dazu stehen Ihnen verschiedene Querschnittsverteilungen für Stäbe zur Verfügung:

• Gekrümmt
• Satteldachträger mit geneigtem Untergurt und konstanter Höhe
• Satteldachträger mit geneigtem Untergurt und veränderlicher Höhe
• Fischbauchträger | Parabelförmig

• Zum Erklärvideo
