Sonja von Bloh, M.Sc.
6.8.2020

Chybové hlášení při výběru prvku pro výztuhy ve vyztužených polích boulení

Při výběru prvků pro výztuhu podélně vyztuženého pole se zobrazí hlášení, že alespoň jeden z vybraných prvků je typu "Nulový". Co je zde nutné udělat?

Odpověď:

Výztuhy mohou obsahovat pouze prvky o tloušťce t > 0 mm. Pokud vybereme nulové prvky (tloušťka t = 0 mm), zobrazí se hlášení znázorněné na Obrázku 1. Nulové prvky je nutné nahradit prvky s tloušťkou t > 0 mm.

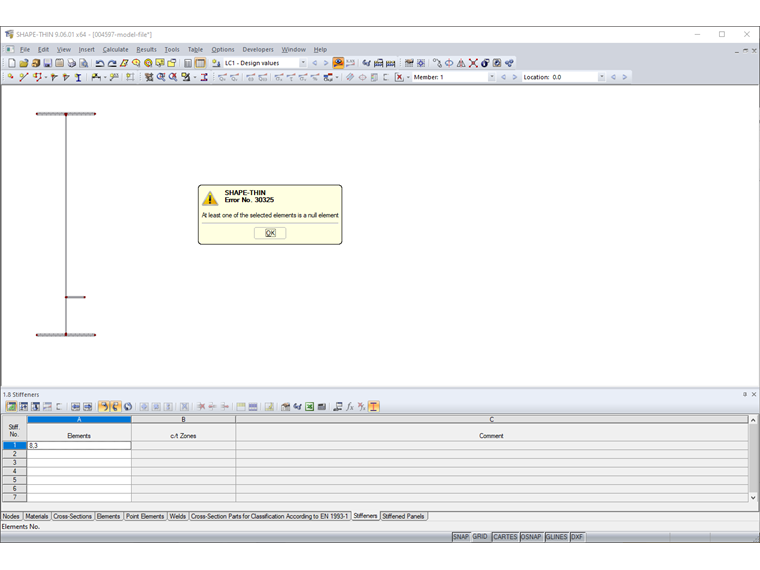

Chybové hlášení "Alespoň jeden vybraný prvek je typu Nulový"
1 Chybové hlášení "Alespoň jeden vybraný prvek je typu Nulový"

Výztuha znázorněná na Obrázku 2 obsahuje prvky 8 a 3. Prvek 3 má ovšem tloušťku t = 0 mm, takže se zobrazí hlášení uvedené na Obrázku 1. U prvku 3 je nutné zadat tloušťku t > 0 mm. Alternativně by bylo možné prvek 3 smazat a prvek 8 připojit přímo na pole. Na postup je možné se podívat v připojeném videu.

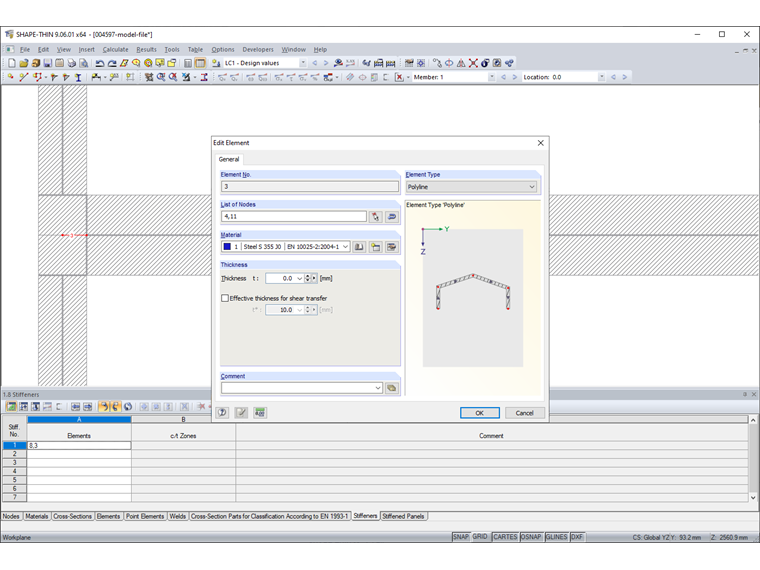

Výztuhy
2 Výztuhy

Autor

Ing. von Bloh zajišťuje technickou podporu zákazníkům a je zodpovědná za vývoj programu RSECTION a addonů pro ocelové a hliníkové konstrukce.

Stahování
Model v programu SHAPE-THIN
312 KB
Model v programu SHAPE-THIN (upravený)
312 KB
