Posouzení sad prutů podle Eurokódu 3
V přídavném modulu STEEL EC3 nemohu definovat vzpěrné délky pro posouzení sady prutů. Dělám něco špatně?
Odpověď:
Kromě posouzení stability podle čl. 6.3.1 až 6.3.3 normy EN 1993-1-1 (metoda náhradního prutu) nabízí přídavný modul RF-/STEEL EC3 obecnou metodu podle čl. 6.3.4 normy EN 1993-1-1. Ten lze dále rozšířit o následující možnosti:
Pro posouzení sad prutů obecnou metodou je v dialogu "1.7 Uzlové podpory - Sady prutů" k dispozici okno, kde se uzlové podpory graficky zobrazí na sadě prutů. Obecná metoda tak představuje užitečný doplněk k ostatním formátům posouzení. To se osvědčilo zejména při posouzení náběhů. U této metody není nutné zadávat vzpěrné délky.

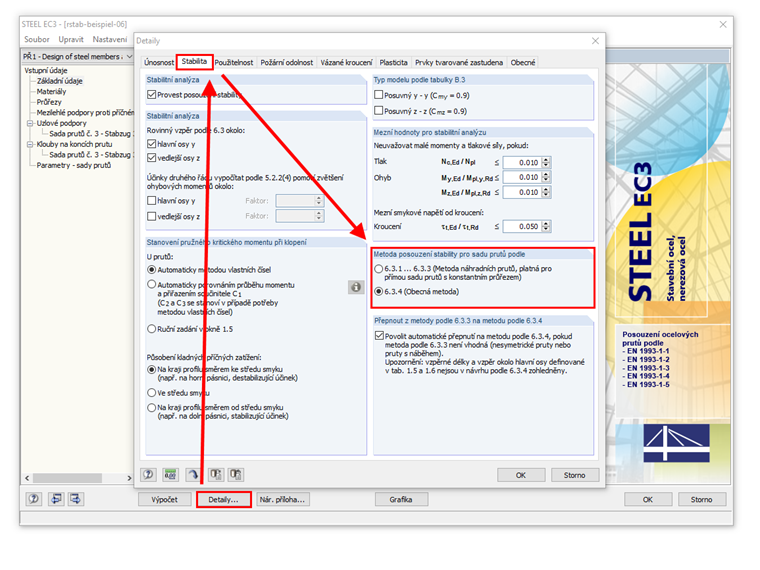

V "Detailech" přídavného modulu můžete v záložce "Stabilita" vybrat metodu, kterou chcete použít pro sady prutů (viz Obrázek 01).
Metodu náhradního prutu lze použít pouze pro přímé sady prutů s konstantním průřezem - tedy ne pro spáry s náběhy. Pro pruty s proměnným průřezem proto použijte přednastavenou obecnou metodu.
