Wymiarowanie zbiorów prętów zgodnie z Eurokodem 3
Nie mogę zdefiniować długości efektywnych do projektowania zbioru prętów w STEEL EC3. Czy robię coś złego?
Odpowiedź:
Oprócz analizy stateczności, zgodnie z Sekcjami 6.3.1 do Sekcja 6.3.3 normy EN 1993‑1‑1 (Metoda pręta równoważnego), w module dodatkowym RF-/STEEL EC3 dostępna jest metoda ogólna, zgodna z sekcją 6.3.4 normy EN 1993-1-1. To ostatnie można również rozszerzyć o następujące opcje:
Dla potrzeb obliczeń zbiorów prętów według Metody ogólnej , w oknie "1.7 Podpory węzłowe - Zbiory prętów" dostępne jest okno, w którym podpory węzłowe są przedstawiane graficznie na zbiorze prętów. W ten sposób Metoda ogólna jest przydatnym uzupełnieniem innych formatów obliczeniowych. Sprawdziła się to zwłaszcza podczas projektowania skosów. W metodzie tej nie ma konieczności wprowadzania długości efektywnych.

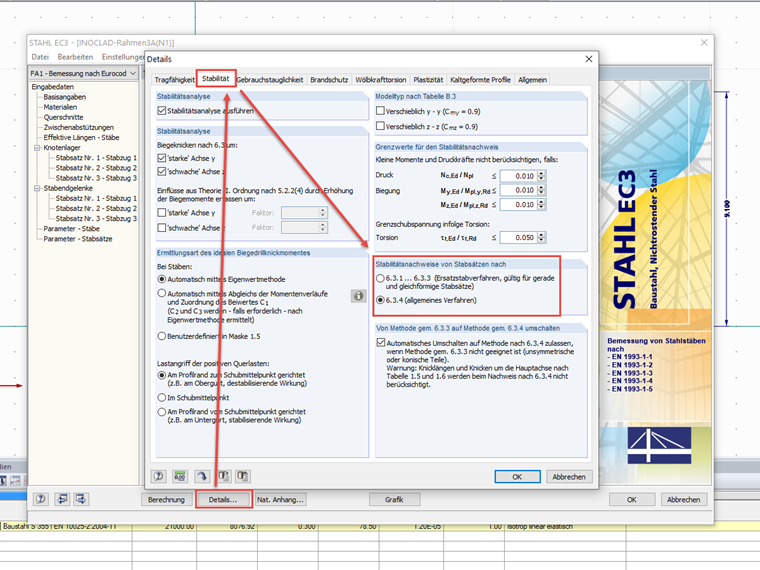

W sekcji „Szczegóły” modułu dodatkowego można wybrać metodę, która ma być stosowana dla zbiorów prętów, w zakładce „Stateczność” (patrz rys. 01).
Metoda prętów zastępczych może być stosowana tylko dla prostych zbiorów prętów o jednolitym przekroju - tzn. nie dla połączeń o zmiennym przekroju. Dlatego w przypadku prętów o zmiennym przekroju należy użyć wstępnie ustawionej Metody ogólnej.
Autor
Pan Baumgärtel zapewnia wsparcie techniczne klientom firmy Dlubal Software.
