Cálculo de conjuntos de barras según el Eurocódigo 3
No puedo definir longitudes eficaces para el cálculo de un conjunto de barras en STEEL EC3. ¿Estoy haciendo algo mal?
Respuesta:
Además del análisis de estabilidad según la sección 6.3.1 hasta la sección 6.3.3 de EN 1993-1-1 (método de la barra equivalente), el módulo adicional RF-/STEEL EC3 proporciona el método general según la sección 6.3.4 de EN 1993-1-1. Este último también se puede ampliar con las siguientes opciones:
Para el cálculo de conjuntos de barras según el método general , hay una ventana disponible en la ventana "1.7 Apoyos en nudos - Conjuntos de barras" donde los apoyos en nudos se muestran gráficamente en el conjunto de barras. De esta forma, el método general es un complemento útil para los otros formatos de cálculo. Ha demostrado su eficacia especialmente en el cálculo de cartelas. No es necesario introducir longitudes eficaces en este método.

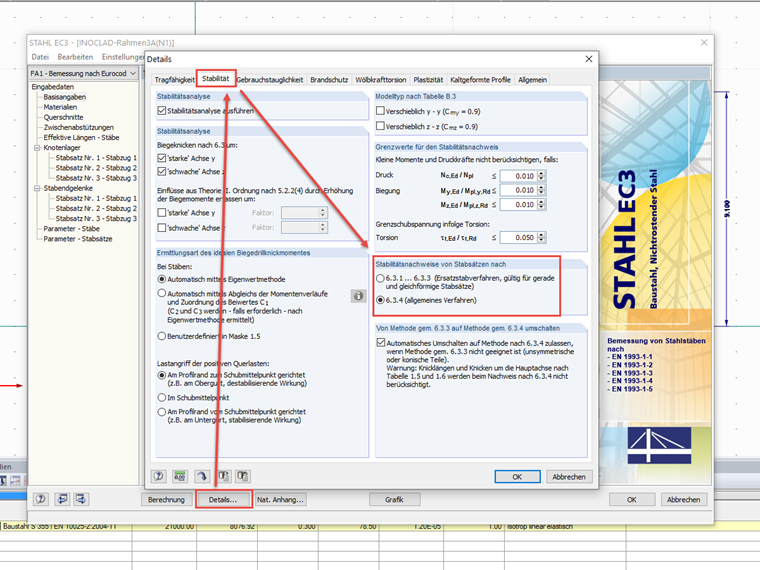

En los "Detalles" del módulo adicional, puede seleccionar el método que desea usar para los conjuntos de barras en la pestaña "Estabilidad" (ver figura 01).
El método de la barra equivalente solo se puede usar para conjuntos rectos de barras con una sección uniforme, es decir, no para uniones de sección variable. Por lo tanto, para barras con una sección variable, use el Método general preestablecido.
