Vérification des ensembles de barres selon l'Eurocode 3
Je ne peux pas définir de longueurs efficaces pour le calcul d'un ensemble de barres dans STEEL EC3. Quel est le problème ?
Réponse:
Outre l'analyse de stabilité selon les sections l'EN 1993-1-1, 6.3.1 à 6.3.3 (méthode de la barre équivalente), le module additionnel RF-/STEEL EC3 fournit la méthode générale selon l'EN 1993-1-1, 6.3.4. Cette dernière peut également être étendue à l'aide des options suivantes :
Pour la vérification des ensembles de barres selon la méthode générale, un onglet est disponible dans la fenêtre « 1.7 Appuis nodaux - Ensembles de barres », où les appuis nodaux sont affichés graphiquement sur l'ensemble de barres. La méthode générale constitue donc un complément utile aux autres formats de vérification. Elle s'est illustrée notamment dans le calcul de jarrets. Il n'est pas nécessaire d'entrer les longueurs efficaces dans cette méthode.

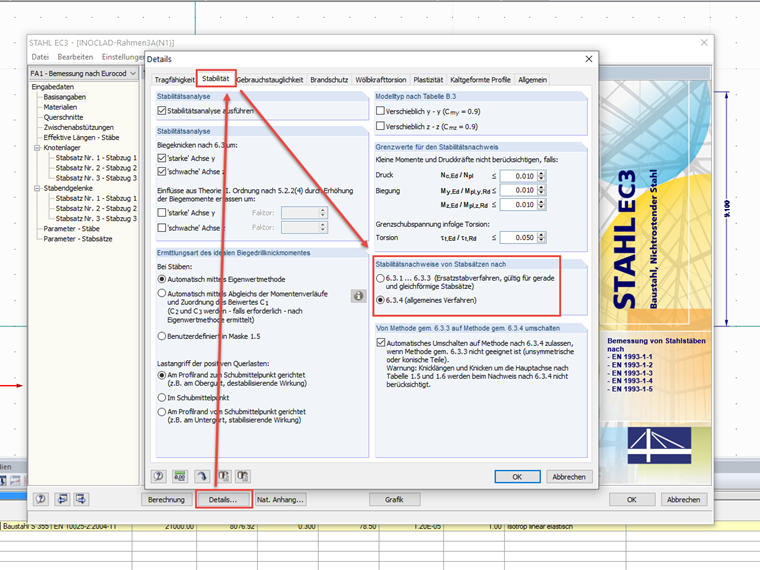

Dans les « Détails » du module additionnel, l'onglet « Stabilité » vous permet de sélectionner la méthode à utiliser pour les ensembles de barres (voir la Figure 01).
La méthode de barre équivalente ne peut être utilisée que pour les ensembles de barres droits avec de section uniforme, c'est-à-dire pas pour les assemblages à inertie variable. Par conséquent, pour les barres à section variable, utilisez la méthode générale prédéfinie.
Auteur
M. Baumgärtel fournit un support technique aux clients de Dlubal Software.
