Расчет блоков стержней по норме Еврокод 3
Я не могу задать расчетные длины для расчета блока стержней в программе STEEL EC3. Может я делаю что-нобудь не так?
Ответ:
В дополнение к расчету на устойчивость по разделам 6.3.1 - разделу 6.3.3 нормы EN 1993‑1‑1 (метод эквивалентного стержня), в дополнительном модуле RF-/STEEL EC3 можно применить общий метод по разделу 6.3.4 нормы EN 1993‑1‑1. Она может быть расширена следующими опциями:
Для расчета блоков стержней по Основному методу имеется в окне «1.7 Узловые опоры - Блоки стержней» новое окно, в котором будут узловые опоры отображаются графически прямо на соответствующих блоках стержней. Таким образом, общий метод является полезным дополнением к другим форматам расчёта. Она оправдалась особенно при расчёте вутов. Данный метод не требует определение расчетной длины.

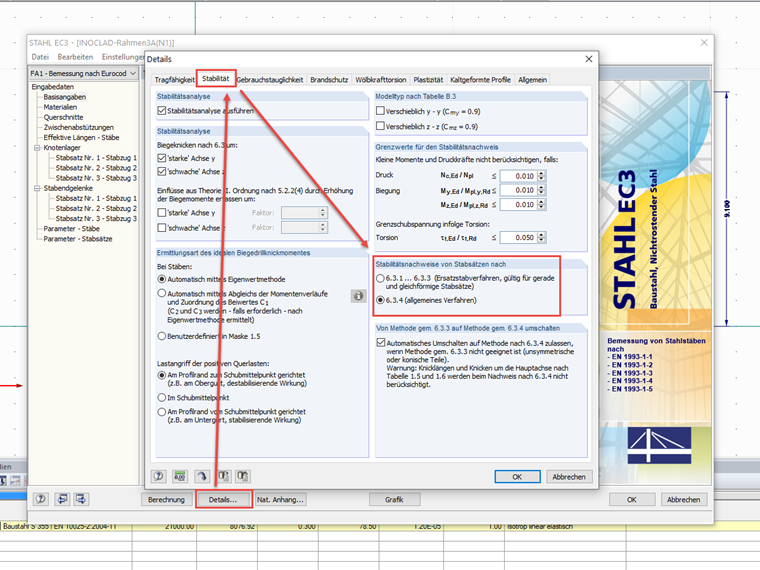

В «Подробностях» дополнительного модуля затем можно во вкладке «Устойчивость» выбрать требуемый метод расчета для блоков стержней (Рисунок 01).
Однако учтите, что метод эквивалентных стержней можно применить только для прямых блоков стержней с одинаковым сечением, т.е. не для конических соединений. Поэтому для стержней с разными сечениями рекомендуем использовать предустановленную возможность «Основной метод».
Автор
Г-н Баумгертель осуществляет техническую поддержку пользователей Dlubal Software.
