- Die Europäische Biegedrillknicklinie, welche zum Beispiel im deutschen nationalen Anhang zu EN 1993 geregelt ist.
- Die Erweiterung für zweiachsige Biegung nach einer Dissertation von Naumes.
- Die Interpolation zwischen Knicken und Biegedrillknicken.
Bemessung von Stabsätzen nach Eurocode 3
Zur Bemessung eines Stabsatzes mit STAHL EC3 kann ich keine Knicklängen festlegen. Mache ich etwas falsch?
Antwort:
In Zusatzmodul RF-/STAHL EC3 steht neben den Stabilitätsnachweisen nach den Abschnitten 6.3.1 bis 6.3.3 EN 1993-1-1 (Ersatzstabverfahren) das Allgemeine Verfahren nach 6.3.4 EN 1993-1-1 zur Verfügung. Letzteres ist auch erweiterbar um folgende Optionen:
Bei der Bemessung von Stabsätzen nach dem Allgemeinen Verfahren steht mit der Maske "1.7 Knotenlager - Stabsätze" ein Fenster zur Verfügung, in dem die Knotenlager grafisch am Stabsatz dargestellt werden. Damit ist das Allgemeine Verfahren eine sinnvolle Ergänzung zu den anderen Nachweisformaten. Es hat sich insbesondere bei der Bemessung von Vouten bewährt. Die Eingabe von Knicklängen ist bei diesem Verfahren obsolet.

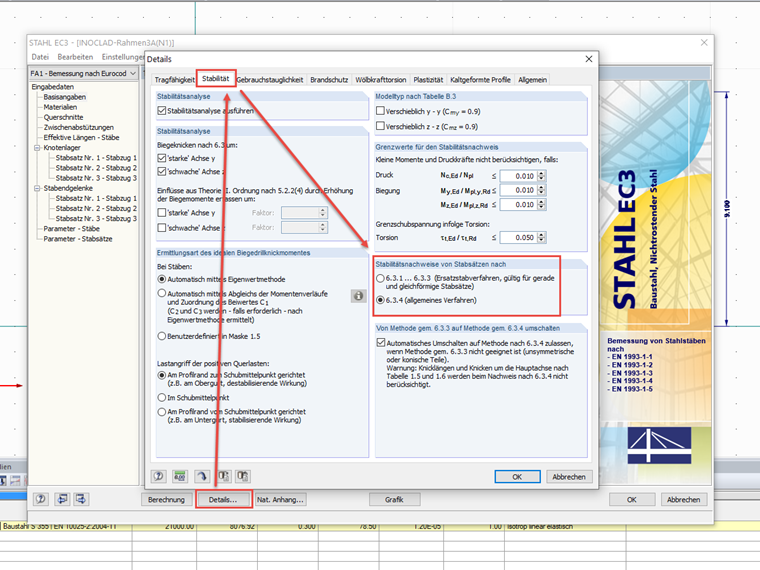

In den "Details" des Zusatzmoduls können Sie unter dem Register "Stabilität" das Verfahren auswählen, das Sie für Stabsätze verwenden möchten (siehe Bild 01).
Das Ersatzstabverfahren darf ausschließlich für gerade Stabsätze mit gleichförmigem Querschnitt angewandt werden – also nicht für Vouten. Bei Stäben mit veränderlichem Querschnitt ist daher das voreingestellte Allgemeine Verfahren zu verwenden.
Autor
Herr Baumgärtel betreut die Dlubal-Anwender im Kundensupport.
