Kratownica jest przekrojem walcowanym ze spawanym zbieżnością z blach lub dwuteownika. Aby użyć takiego przekroju w RF-/FRAME-JOINT Pro, grubość środnika elementu spawanego musi być co najmniej taka sama, jak środnik przekroju głównego.
Pytanie

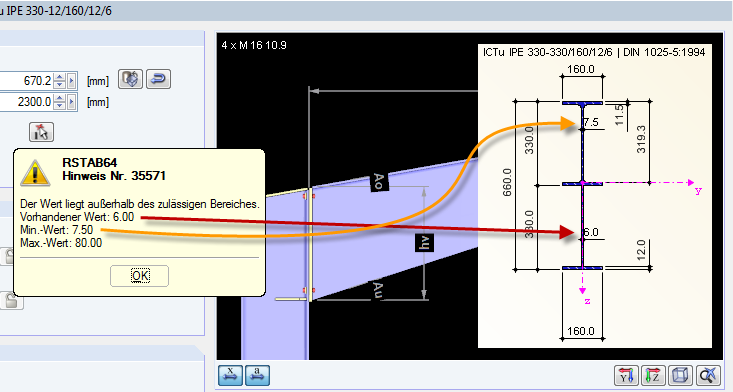

Po rozpoczęciu obliczeń moduł RF-/FRAME-JOINT Pro przeskakuje do okna „1.4.1 Belka z prawej strony - Część 1” i pojawia się następujący komunikat: „Wartość jest spoza zakresu. Wartość wprowadzona: 6,00 - Wartość minimalna: 7.50". Wygląda na to, że nie ma połączenia z tym oknem. Gdzie jest błąd?
Odpowiedź:
Czy mają Państwo jakieś pytania?
