Ферма представляет собой прокатное сечение со сварным конусом из листов или двутавра. Чтобы использовать такое сечение в модуле RF‑/FRAME ‑ JOINT Pro, толщина стенки сварного компонента должна быть не меньше, чем у стенки основного сечения.
Вопрос

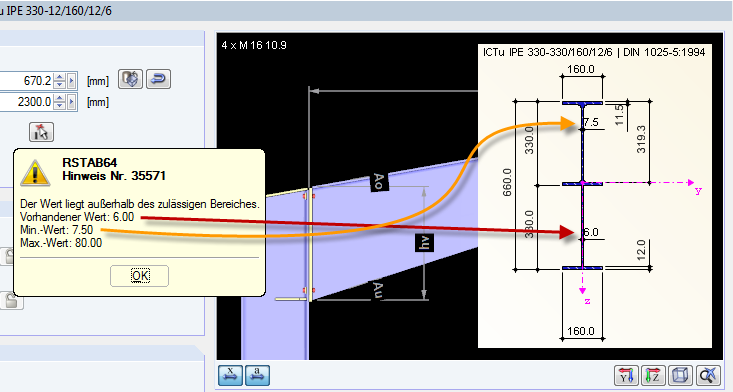

После запуска расчета RF-/FRAME-JOINT Pro перейдет в окно «1.4.1 Балка справа - Часть 1» и появится следующее сообщение: «Значение вне допустимого диапазона. Заданные величины: 6.00 - Мин. Значение: 7,50 дюйма. Кажется, что к этому окну нет связи. Где ошибка?
Ответ:
У вас есть какие-нибудь вопросы?
