Le treillis est une section laminée avec un jarret soudé en tôles ou une section en I. Pour pouvoir utiliser une telle section dans RF-/FRAME-JOINT Pro, l'épaisseur de l'âme du composant soudé doit avoir au moins la même valeur que l'âme de la section principale.
Question

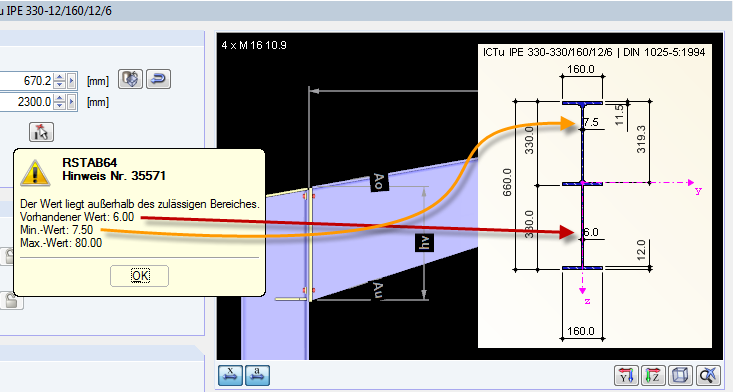

Une fois le calcul lancé, RF-/FRAME-JOINT Pro passe à la fenêtre « 1.4.1 Poutre à droite - Partie 1 » et le message suivant s'affiche : « La valeur est hors de l'intervalle. Valeur existante : 6,00 - Valeur min : 7,50. » Il semble qu'il n'y ait aucun lien avec cette fenêtre. Où est l'erreur ?
Réponse:
