Pergola en acier sur la Plaza del Edificio L, Université Rafael Landívar, Guatemala

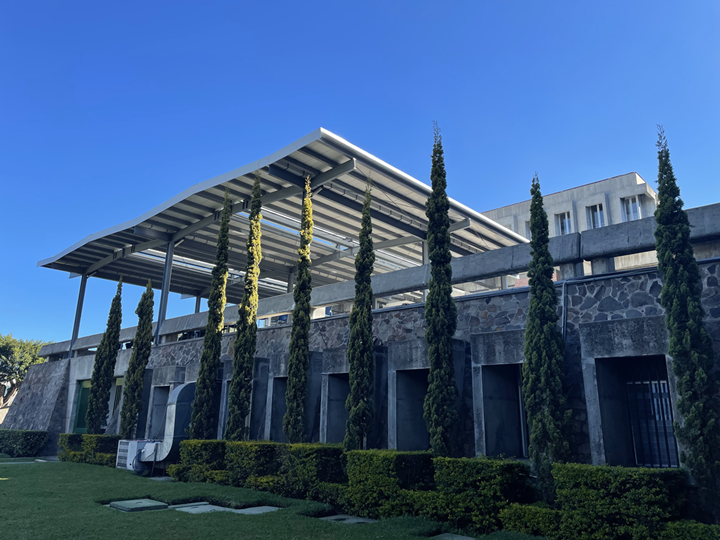

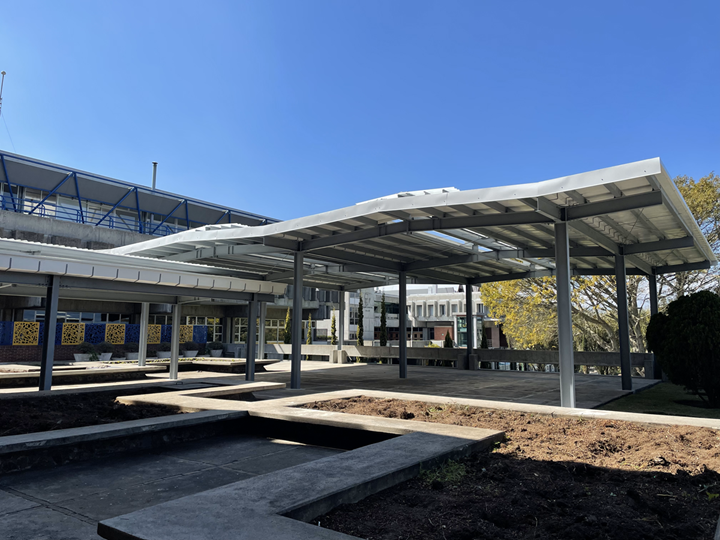

L'ingénieur Enrique de León, client guatémaltèque de Dlubal Software, nous présente ce beau projet de pergola en acier, permettant de récupérer une partie peu exploitée dans le bâtiment « L » du campus San Francisco de Borja SJ, à l'université Rafael Landívar, à Guatemala, capitale du Guatemala.

Structure

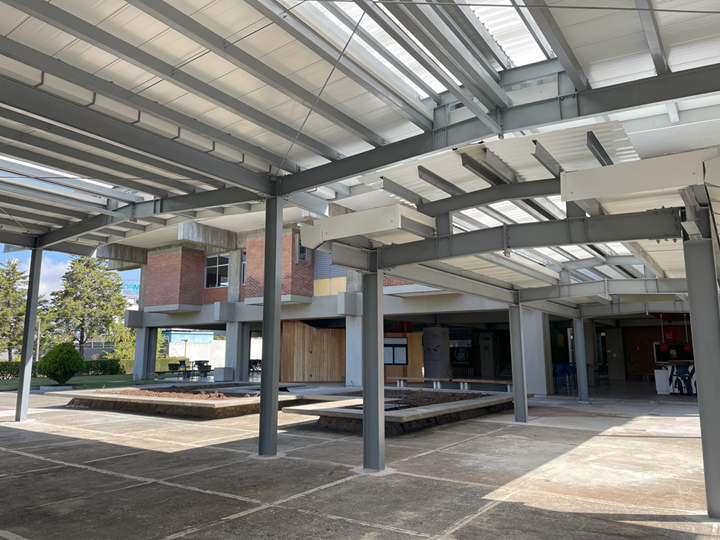

Des poutres et des poteaux en acier à double section en T ont été utilisés pour supporter la toiture et former la pergola. Les chevrons qui supportent la toiture sont composés de profilés formés à froid, la toiture elle-même est composée d'une membrane thermoacoustique avec ventilation, reposant sur la structure principale.

Calcul de structure

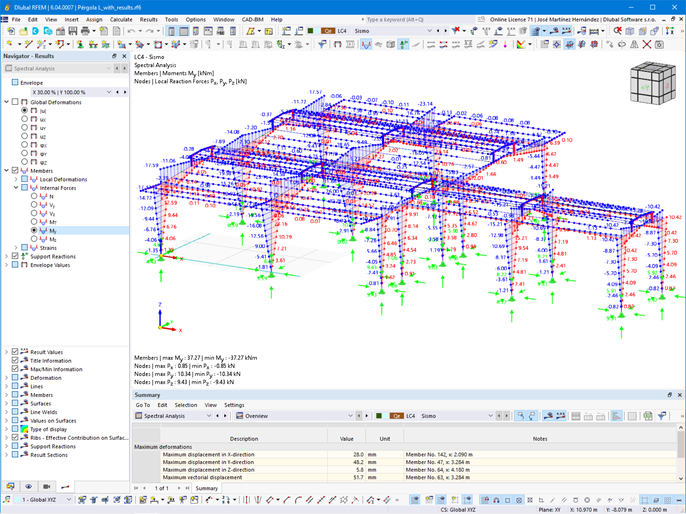

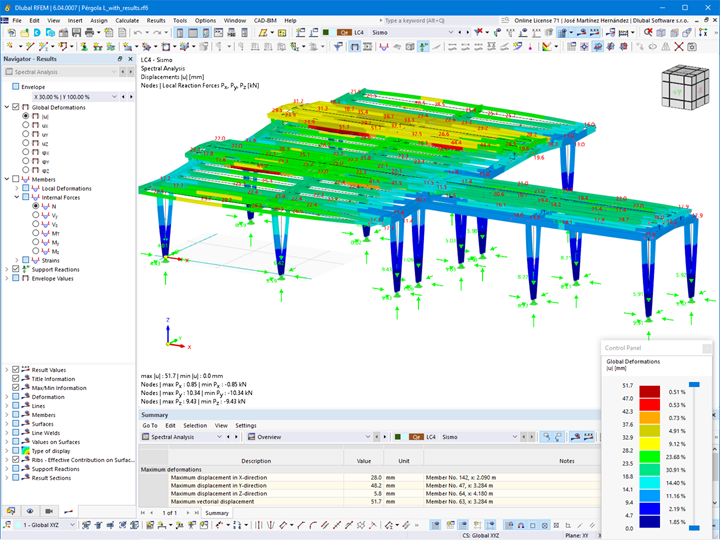

La modélisation et les calculs de structure ont été effectués dans RFEM 6, afin d'optimiser le calcul à l'aide du module complémentaire Vérification de l'acier et ainsi de vérifier la sécurité et la conformité de tous les états limites ultimes et de service requis par la norme.

Position Université Rafael Landívar, Plaza Edificio L, Campus San Francisco de Borja S.J.,
Ville de Guatemala, Guatemala
Promoteur Université Rafael Landívar
Calcul de structure Ing. Enrique de León
Entrepreneur EJF Proyectos, CINDU Guatemala
Architecture du bâtiment Arquitectos Asociados


Spécifications du projet

Données de modèle

Nombre de nœuds 144
Nombre de lignes 171
Nombre de barres 163
Nombre de surfaces 0
Nombre de solides 0
Nombre de cas de charge 4
Nombre de combinaisons de charges 3
Nombre de combinaisons de résultats 6
Poids total 10,940 t
Dimensions (métrique) 25,000 x 4,460 x 19,995 m
Dimensions (impériales) 82.02 x 14.63 x 65.6 feet
