桁架是由薄板焊接而成的轧制截面或 I 形截面。 为了在 RF-/FRAME-JOINT Pro 中使用这样的截面,焊接构件的腹板厚度必须至少与主截面的腹板厚度相同。
问题

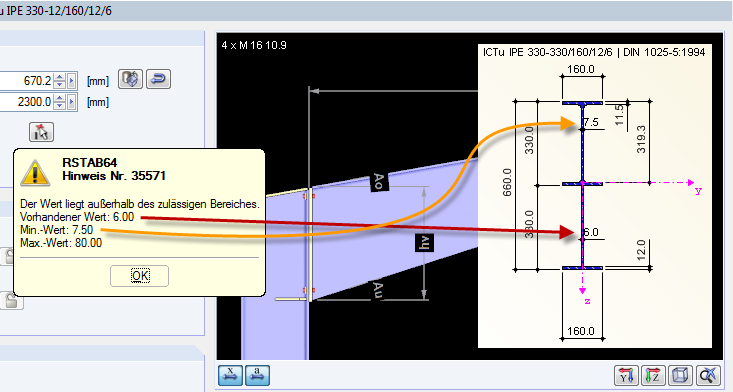

计算开始后,RF‑/FRAME‑JOINT Pro 跳转到窗口“1.4.1 梁右侧 - 第 1 部分”,并显示以下消息: “值超出范围。 当前值: 6.00 - 最小值: 7.50 英寸。 与该窗口似乎没有关系。 错误在哪里?
回复:
您有什么问题想问的吗?
