La travatura reticolare è una sezione trasversale laminata con una rastremazione saldata in lamiera o una sezione a I. Per utilizzare una tale sezione trasversale in RF-/FRAME-JOINT Pro, lo spessore dell'anima del componente saldato deve avere almeno lo stesso valore dell'anima della sezione trasversale principale.
Domanda

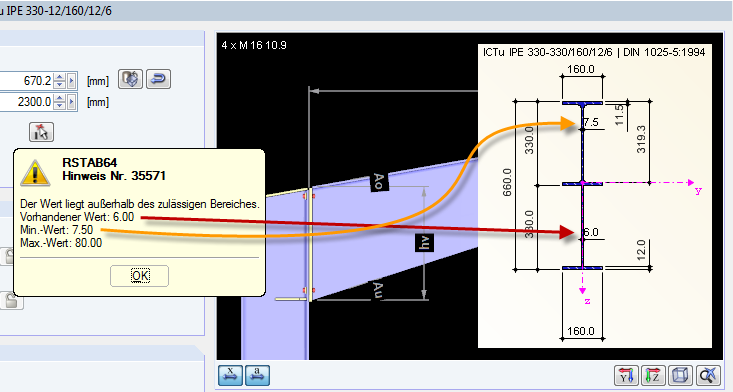

Dopo aver avviato il calcolo, RF-/FRAME-JOINT Pro passa alla finestra "1.4.1 Trave a destra - Parte 1" e appare il seguente messaggio: "Il valore è fuori intervallo. Valore inserito: 6.00 - Valore minimo: 7,50". Non sembra esserci alcun collegamento con questa finestra. Dov'è l'errore?
Risposta:
