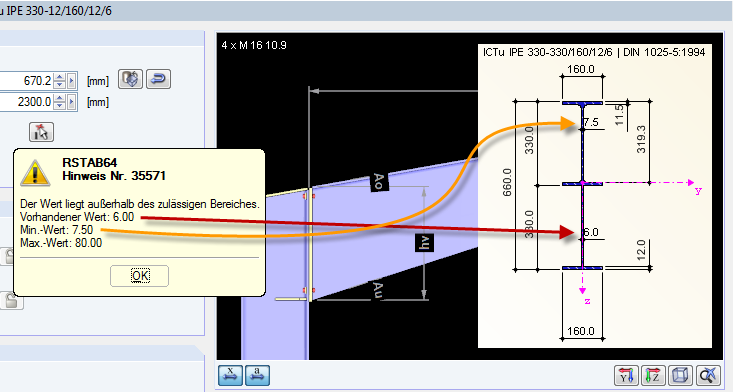

Příhradový nosník je válcovaný průřez s přivařeným náběhem z plechu nebo s uříznutým I-profilem. Aby bylo možné tyto průřezy použít v přídavném modulu RF-/FRAME-JOINT Pro, musí být tloušťka stojiny přivařených dílců alespoň tak silná jako stojina hlavního profilu.
Dotaz
Po spuštění výpočtu skočí přídavný modul RF-/FRAME-JOINT Pro do dialogu "1.4.1 Příčel vpravo - část 1" a zobrazí se následující upozornění: "Hodnota se nachází mimo přípustný rozsah. Vložené hodnoty: 6,00 - Min. hodnota: 7,50". Zdá se, že s tímto dialogem není žádná souvislost. Kde je chyba?
Odpověď:
