Der Binder ist ein Walzprofil mit angeschweißter Voute aus Blechen oder einem kupierten I-Profil. Um solche Querschnitte in RF-/RAHMECK Pro verwenden zu können, muss die Stegdicke der angeschweißten Bauteile mindestens so dick wie der Steg des Hauptprofils sein.
Frage

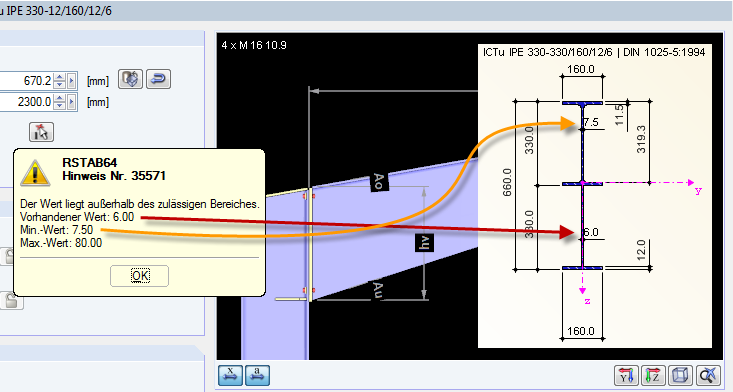

Nach dem Start der Berechnung springt RF-/RAHMECK Pro in die Maske "1.4.1 Riegel rechts - Teil 1" und es erscheint folgender Hinweis: "Der Wert liegt außerhalb des zulässigen Bereiches. Vorhandener Wert: 6.00 - Min.-Wert: 7.50". Es scheint keinen Zusammenhang mit dieser Maske zu geben. Wo ist der Fehler?
Antwort:
