Question :

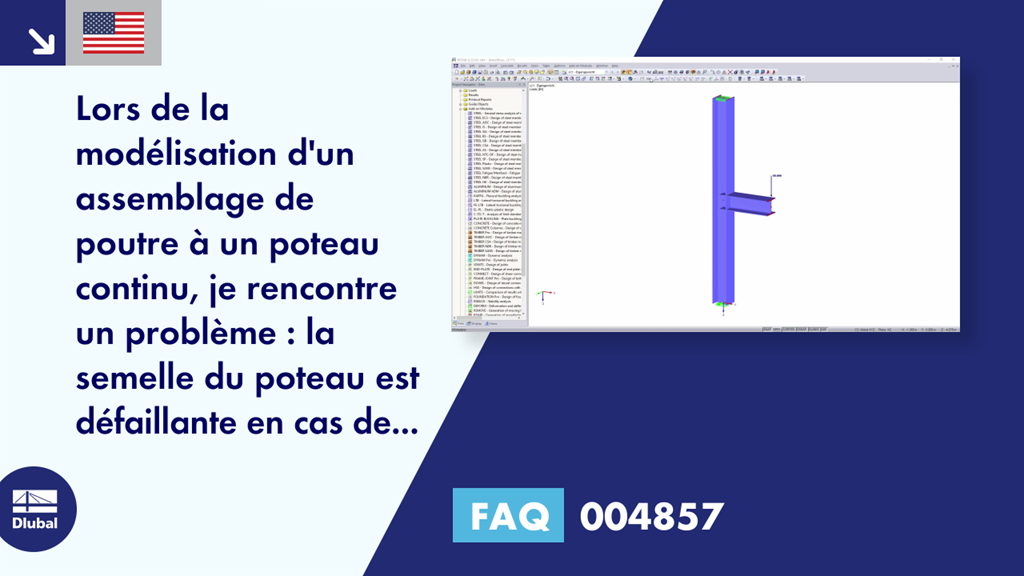

Lors de la modélisation d'un assemblage de poutre à un poteau continu, je rencontre un problème : la semelle du poteau est défaillante en cas de flexion. Si j'ajoute des contreplaques dans le module additionnel FRAME-JOINT Pro, aucun rapport de vérification ne change. Pourquoi ?
Réponse :
La disposition des contreplaques dans le poteau n'augmente que la résistance d'une rangée de boulons, pour laquelle le mode de rupture 1 (fluage complet de la semelle sans rupture de boulon) est déterminant. Ce n'est probablement pas le cas dans votre exemple, c'est-à-dire que le mode de défaillance 2 est déterminant : dans ce cas, les contreplaques n'entraînent pas d'augmentation de la résistance du joint du coin du portique.
De plus amples informations à ce sujet sont disponibles dans le chapitre correspondant de la norme DIN EN 1993-1-8, qui constitue la base de calcul dans FRAME-JOINT Pro.
Lors de l'utilisation de platines, il est également nécessaire de prêter attention aux spécifications de géométrie selon la clause 6.2.4.3 de la norme mentionnée ci-dessus.
