Вопрос:

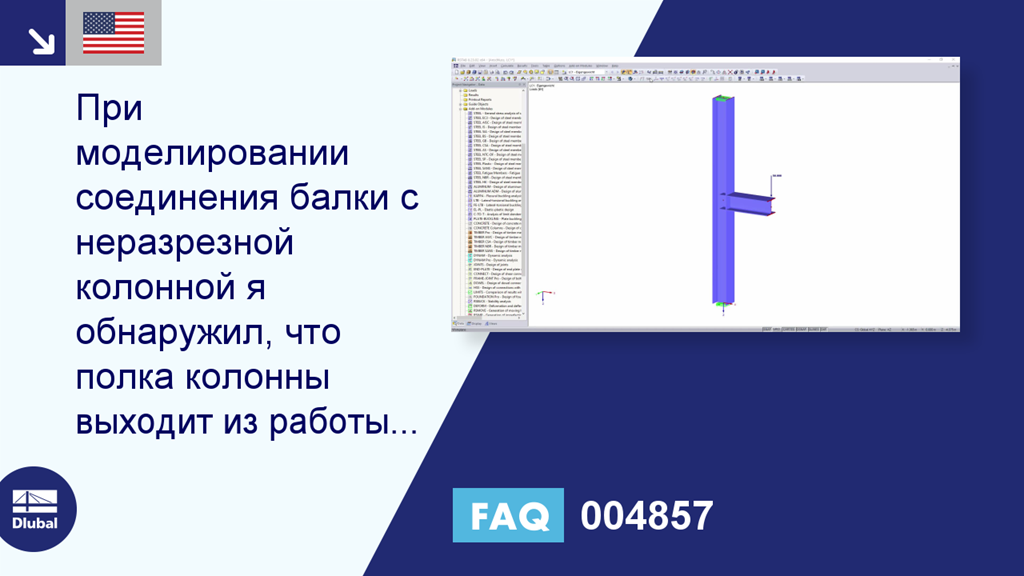

При моделировании соединения балки с неразрезной колонной я обнаружил, что полка колонны выходит из работы при изгибе. Если я добавлю подкладки в дополнительном модуле FRAME ‑ JOINT Pro, то для всех расчетных соотношений ничего не изменится. В чём причина?
Ответ:
Расположение подкладных плит в колонне только увеличивает прочность ряда болтов, для которого режим отказа 1 (полная текучесть полки без выхода болта из работы) является определяющим. Вероятно, в вашем примере это не так, то есть определяющим является режим сбоя 2: В этом случае подкладки не вызывают повышенной прочности соединения в углу рамы.
Дополнительную информацию по данной теме можно найти в соответствующем разделе нормы DIN EN 1993‑1‑8, которая является основой для расчета в FRAME ‑ JOINT Pro.
При использовании подкладных плит необходимо также обратить внимание на геометрические характеристики в соответствии с разделом 6.2.4.3 вышеупомянутого стандарта.
