Tour Radar de l’aéroport de Málaga, Espagne

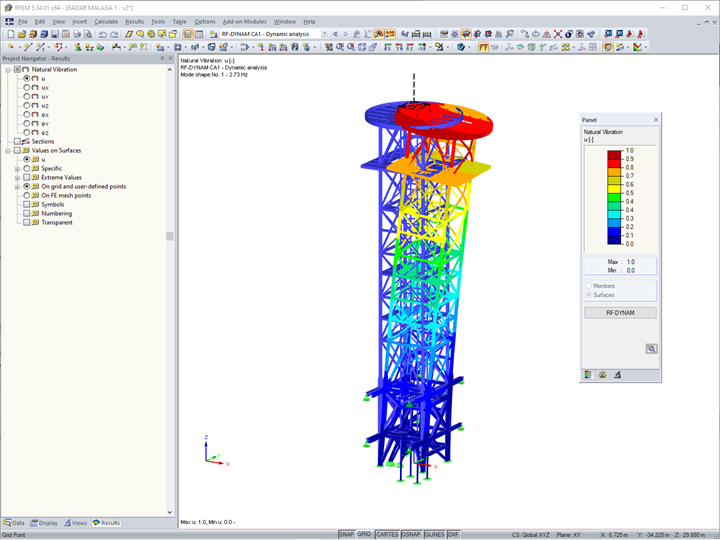

Les calculs comprennent la vérification à l'état limite ultime, à l'état limite de service, et l'analyse de stabilité des sections, des assemblages et des fondations de la tour, ainsi que des équipements qui y sont installés. Cette installation est située dans la ville de Malaga, dans une zone proche de la zone sismique la plus dangereuse du sud-est espagnol. Les normes utilisées dans l'étude ont été les Eurocodes et la norme espagnole NCSE-02 avec une carte mise à jour par l'IGM, à l'aide du logiciel de base RFEM ainsi que des modules supplémentaires pour les pylônes, la vérification de l'acier et l'analyse dynamique.

Définition de la structure

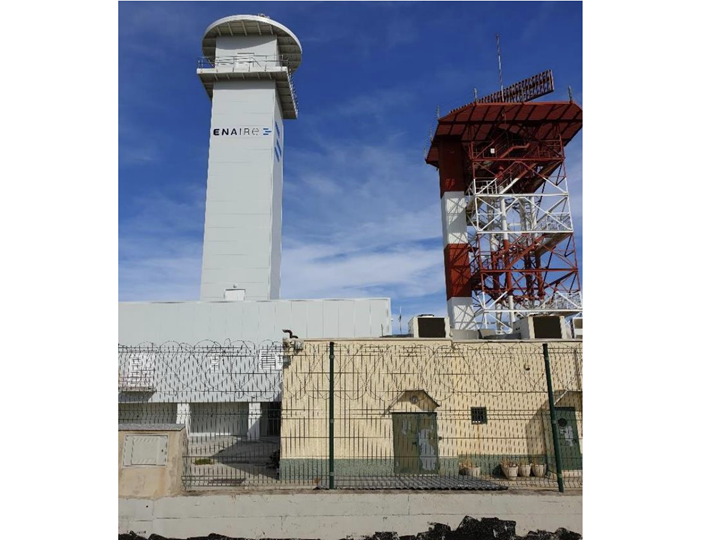

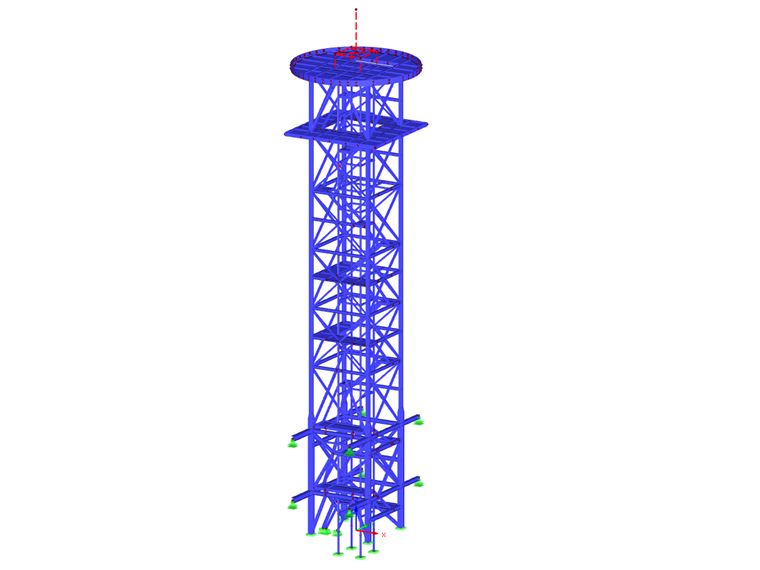

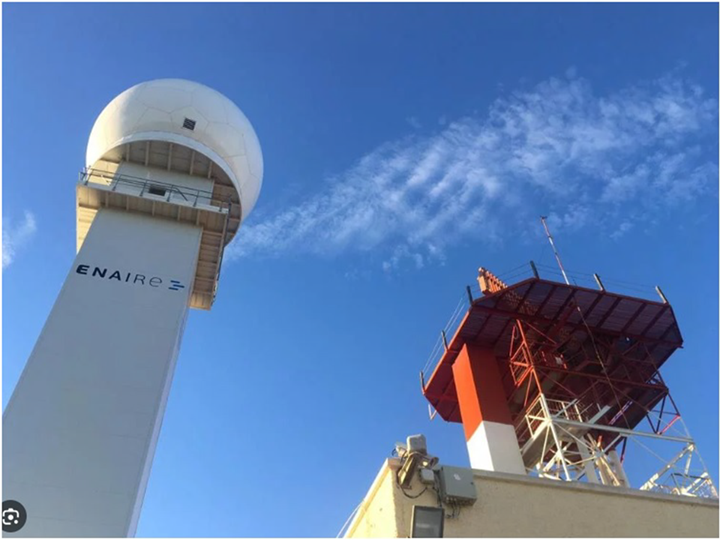

Il s'agit d'une tour en treillis de 30 m de haut pour un plan au sol carré de 4,1 m de côté. Les équipements sont positionnés sur les appuis correspondants aux faces du pylône. En outre, la tour est équipée de deux plateformes. L'une à 26 m du sol et l'autre à une altitude maximale de 30 m, sur laquelle seront installés les nouveaux ensembles de radôme et de radar. Une inspection visuelle a été effectuée, des données géométriques et photographiques ont été relevées, et des échantillons nécessaires à la prise de décision sur les propriétés de matériaux à utiliser dans l'analyse pour une sécurité suffisante selon le cadre réglementaire en vigueur ont été extraits. Les plateformes et équipements de la tour sont accessibles depuis son intérieur par un escalier.

Résultats et conclusion

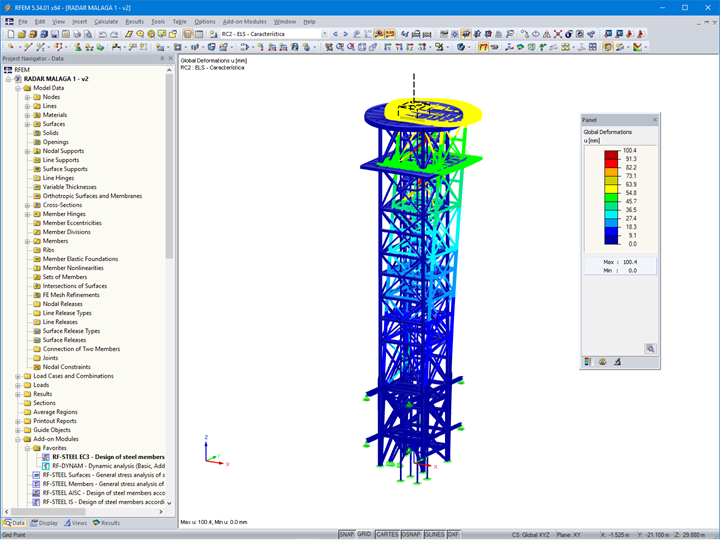

La tour a été certifiée apte au service sur la base des exigences opérationnelles de déplacement et de rotation maximaux de la structure à la hauteur de positionnement du radar. La résistance des brins verticaux et des faces du pylône et la résistance, la stabilité et la rupture des organes d'assemblage ont été certifiées favorables. Il a été prouvé que les fondations existantes suffisaient à supporter le nouveau matériel. L’utilisation du module TOWER, qui comprend l’EC3 3-1 et l’EC1 pour ce type de structures, nous a aidés à certifier la construction de manière plus rapide et fiable.
