Lors de la vérification dans FRAME-JOINT Pro, le message d’erreur n°30011 « Les nœuds sélectionnés ont une géométrie différente [...] » apparait. Comment vérifier mon assemblage ?

Q: Lors de la vérification dans FRAME-JOINT Pro, le message d’erreur n°30011 « Les nœuds sélectionnés ont une géométrie différente [...] » apparait. Comment vérifier mon assemblage ?

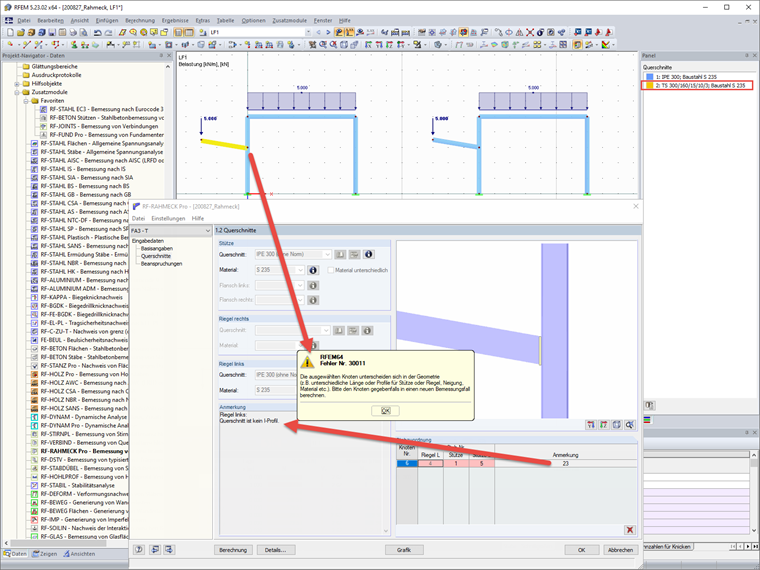

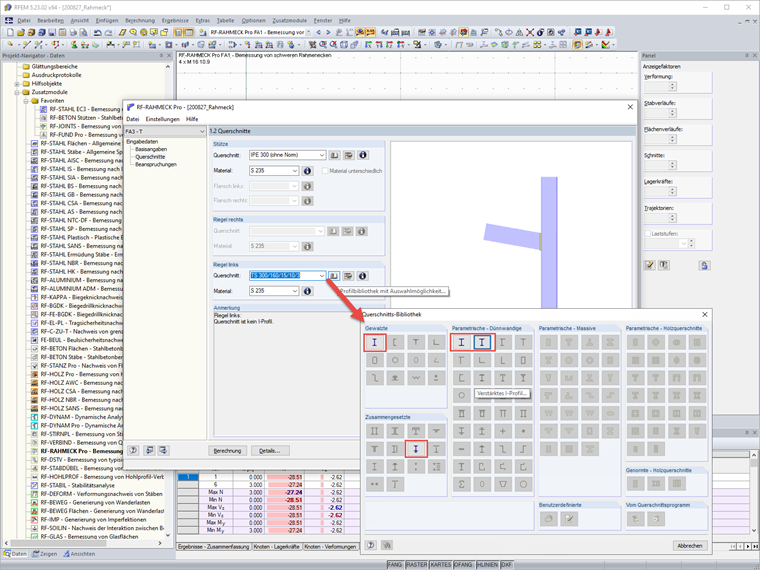

Vérifiez les sections de votre joint de portique ou de votre assemblage.Le logiciel vérifie si l’assignation de barres est autorisée pour le calcul. Dans le cas contraire, une note de bas de page s’affiche, expliquée dans la colonne « Commentaire ». Vous avez probablement utilisé une section qui n’est pas destinée à la vérification des assemblages.Dans notre exemple, la note 23 est affichée, puis la poutre gauche est assignée manuellement : « Poutre gauche : La section n’est pas une section en I. » La fenêtre « 1.2 Sections » permet d’ouvrir la bibliothèque des sections, afin de vérifier quelles sections peuvent être sélectionnées pour le type d’assemblage de portique (activez la définition manuelle de la géométrie dans la fenêtre 1.1 « Données de base »).
