Para el cálculo en FRAME-JOINT Pro, obtengo el error núm. 30011 "Los nudos seleccionados tienen una geometría diferente [...]". Wie kann ich meine Verbindung nachweisen?

Q: Para el cálculo en FRAME-JOINT Pro, obtengo el error núm. 30011 "Los nudos seleccionados tienen una geometría diferente [...]". Wie kann ich meine Verbindung nachweisen?

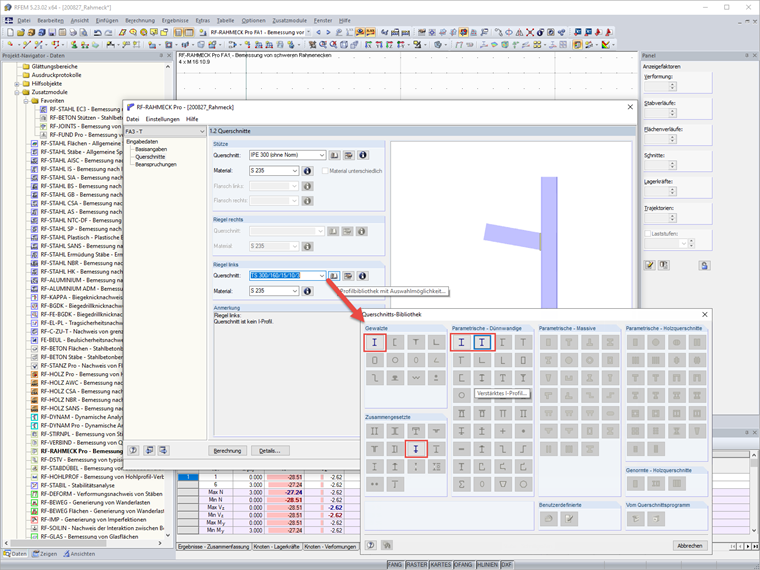

Compruebe las secciones de su unión o conexión del pórtico.Das Programm prüft, ob die Zuordnung der Stäbe für die Berechnung zulässig ist. Ist dies nicht der Fall, wird eine Fußnote ausgegeben, die in der Spalte "Anmerkung" erläutert ist. Vermutlich haben Sie einen Querschnitt verwendet, der nicht für eine Bemessung der Verbindung vorgesehen ist.Im beigefügten Beispiel wird die Anmerkung 23 ausgegeben, nachdem der Riegel links manuell zugeordnet wurde: "Riegel links: Querschnitt ist kein I-Profil". In der Maske "1.2 Querschnitte" kann mit einem Mausklick auf die Profilbibliothek überprüft werden, welche Querschnitte für den Typ der Rahmenecke ausgewählt werden können (in Maske "1.1 Basisangaben" ist hierzu die manuelle Definition der Geometrie zu aktivieren).

Question

Para el c&#225;lculo en FRAME-JOINT Pro, obtengo el error n&#250;m. 30011 "Los nudos seleccionados tienen una geometr&#237;a diferente [...]". Wie kann ich meine Verbindung nachweisen?

Accepted Answer

Compruebe las secciones de su uni&#243;n o conexi&#243;n del p&#243;rtico.Das Programm pr&#252;ft, ob die Zuordnung der St&#228;be f&#252;r die Berechnung zul&#228;ssig ist. Ist dies nicht der Fall, wird eine Fu&#223;note ausgegeben, die in der Spalte "Anmerkung" erl&#228;utert ist. Vermutlich haben Sie einen Querschnitt verwendet, der nicht f&#252;r eine Bemessung der Verbindung vorgesehen ist.Im beigef&#252;gten Beispiel wird die Anmerkung 23 ausgegeben, nachdem der Riegel links manuell zugeordnet wurde: "Riegel links: Querschnitt ist kein I-Profil".                                    In der Maske "1.2 Querschnitte" kann mit einem Mausklick auf die Profilbibliothek &#252;berpr&#252;ft werden, welche Querschnitte f&#252;r den Typ der Rahmenecke ausgew&#228;hlt werden k&#246;nnen (in Maske "1.1 Basisangaben" ist hierzu die manuelle Definition der Geometrie zu aktivieren).

Error 30011 "Los nudos seleccionados tienen una geometría diferente [...]"

Para el cálculo en FRAME-JOINT Pro, obtengo el error núm. 30011 "Los nudos seleccionados tienen una geometría diferente [...]". Wie kann ich meine Verbindung nachweisen?
