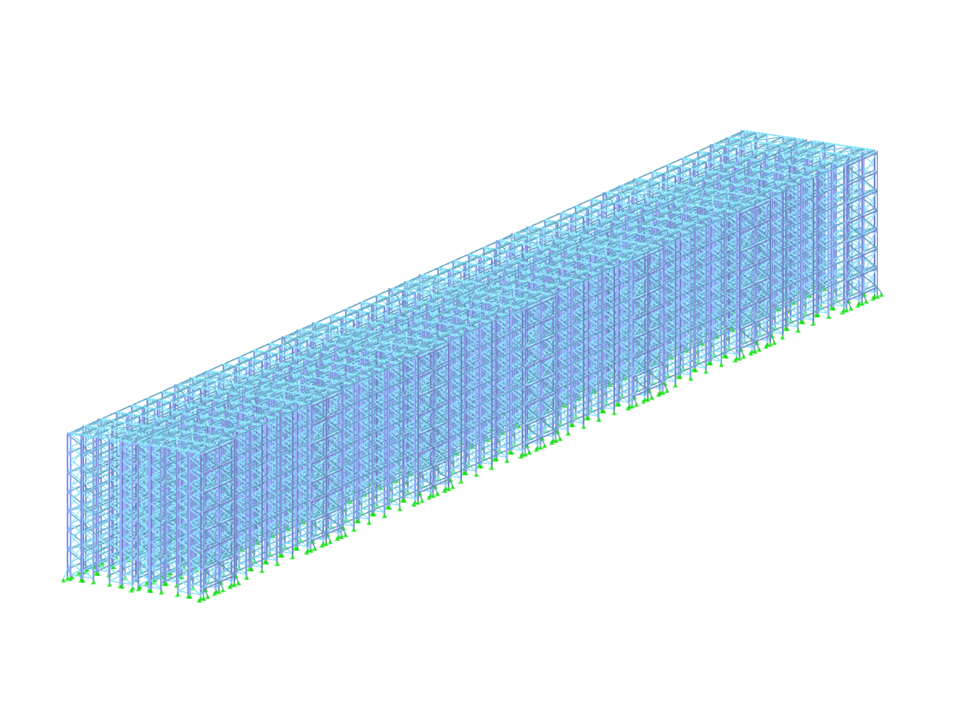

Model regałów wysokiego składowania w RFEM | © Shanghai Jingxing Storage Equipment Engineering Co., Ltd.
Regały wysokiego składowania, Chiny
Pobranie niemożliwe
Projekt klienta/tylko widok
| Liczba węzłów | 20996 |
| Liczba linii | 36742 |
| Liczba prętów | 36742 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 7 |
| Ilość KO | 10 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 153,051 t |
| Wymiary (metryczne) | 14,200 x 13,520 x 135,730 m |
| Wymiary (imperialne) | 46.59 x 44.36 x 445.31 feet |
