Odpowiedź:
Powodów pojawienia się komunikatu o nakładających się trójkątach jest wiele. Ogólnie rzecz biorąc, może szybko się zdarzyć, że obiekty z modeli konstrukcyjnych przecinają się w rzeczywistości. Często nie jest to krytyczne, ale komunikat ten może pojawić się szybko, zwłaszcza w przypadku konstrukcji membranowych.

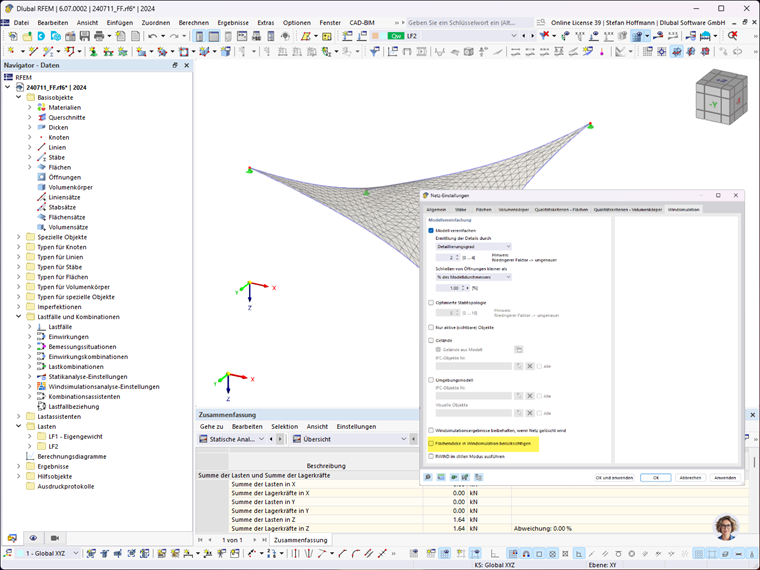

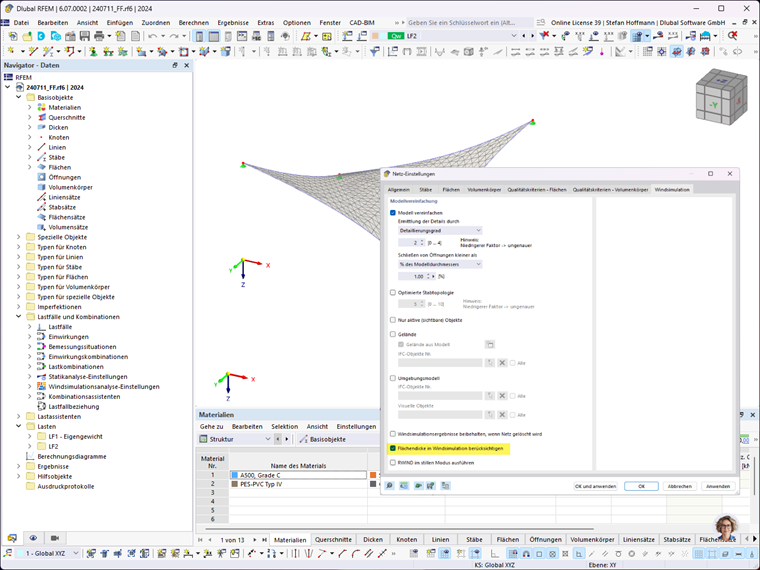

Najczęstszym powodem stosowania cienkich powierzchni membranowych jest uwzględnienie grubości powierzchni w symulacji wiatru w ustawieniach siatki.
Dlatego często najszybszym rozwiązaniem jest dezaktywacja tego w przypadku cienkich powierzchni, co prawdopodobnie będzie miało niewielki wpływ na określane obciążenia wiatrem.
Jeżeli komunikat nadal się pojawia, warto przeanalizować model w ParaView, aby znaleźć lokalizacje i w razie potrzeby zoptymalizować.

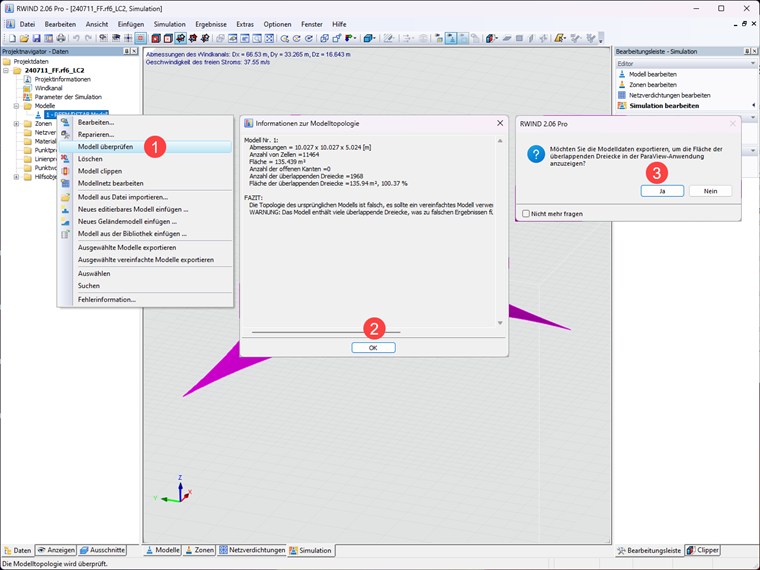

W tym celu można sprawdzić model w RWIND i wyeksportować dane modelu w celu oceny pliku w ParaView.

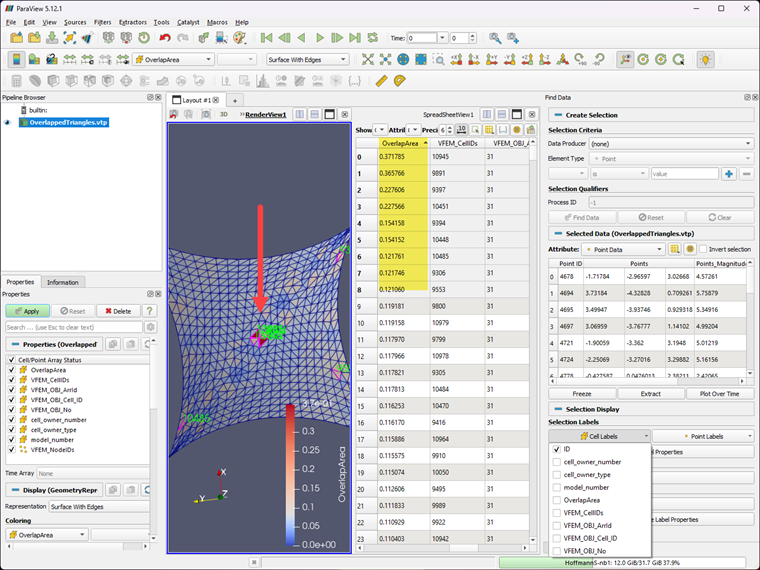

ParaView umożliwia szybką identyfikację elementu.
