Odpověď:
Hlášení o překrývajících se trojúhelníkech má mnoho důvodů. Obecně se může rychle stát, že se objekty ze statických modelů protínají a protínají ve skutečnosti. Často to není kritické, ale toto hlášení se může rychle objevit, zejména v případě membránových konstrukcí.

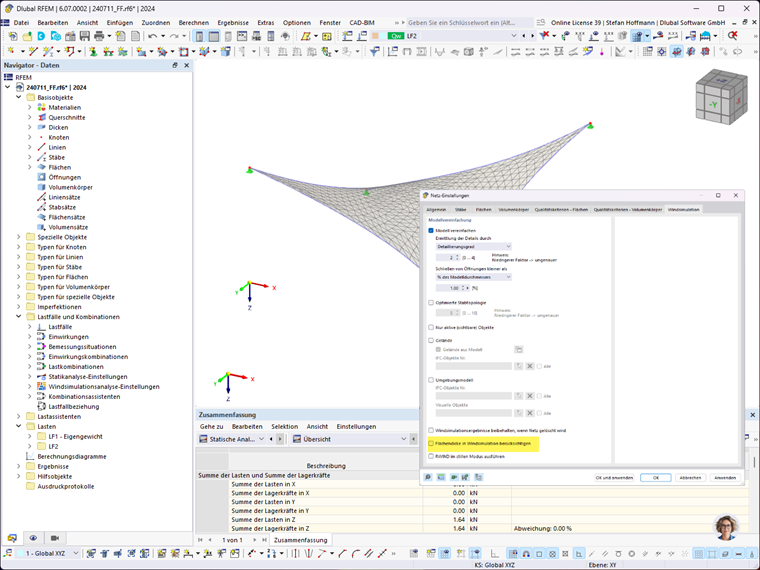

Nejčastějším důvodem pro použití tenkých membránových ploch je zohlednění tloušťky plochy při simulaci větru v nastavení sítě.
Nejrychlejším řešením je tak u tenkých ploch často deaktivace, která pravděpodobně bude mít jen malý vliv na stanovená zatížení větrem.

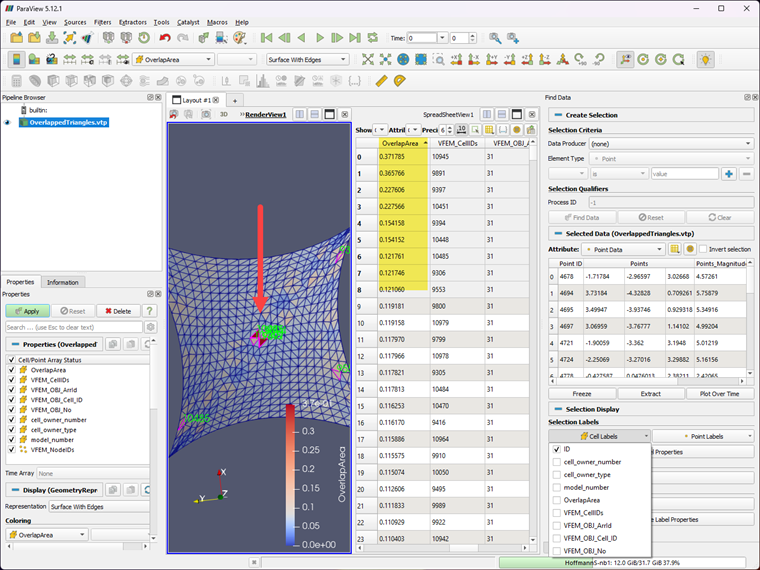

Pokud se zpráva přesto zobrazí, vyplatí se provést analýzu modelu v ParaView, najít místa a v případě potřeby je optimalizovat.
Za tímto účelem je možné model zkontrolovat v programu RWIND a exportovat data modelu pro vyhodnocení do souboru v ParaView.
ParaView umožňuje rychlou identifikaci prvků.
