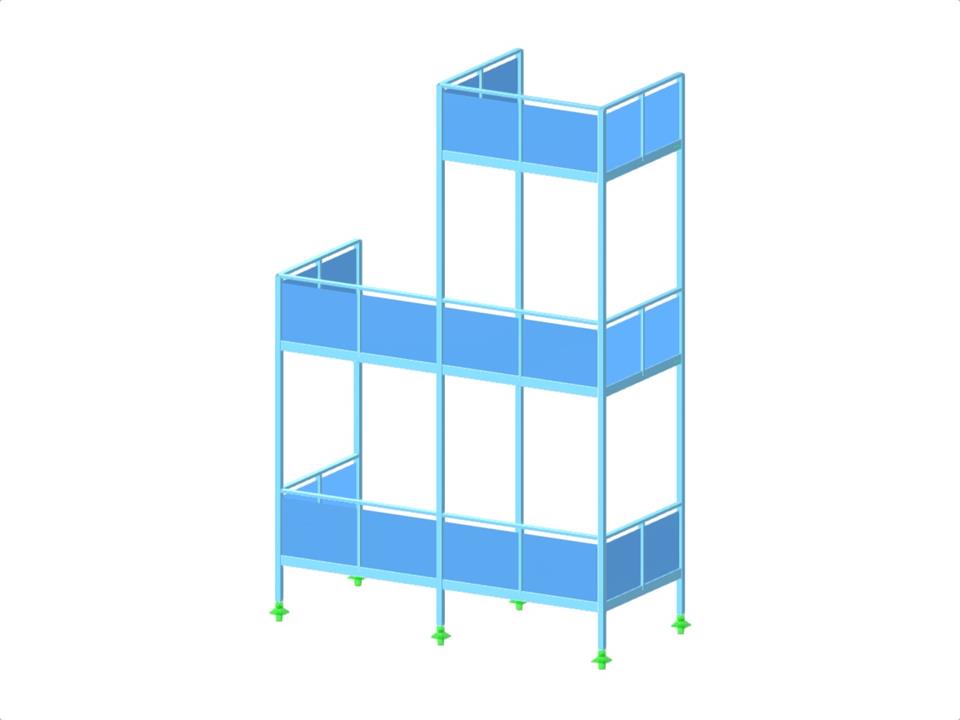

Przedłużony balkon wykonany ze stali z punktowymi połączeniami z budynkiem. Konstrukcja składa się z kształtowników zamkniętych ze sztywnymi połączeniami między słupami i belkami. Jako zabezpieczenie przed upadkiem zastosowano konstrukcję ramową do montażu laminowanego szkła bezpiecznego.
W modelu zastosowano powierzchnie przyłożenia obciążenia. Połączenia z budynkiem zaprojektowano jako równoważne sprężyny. Obliczenia sił wewnętrznych są przeprowadzane zgodnie z analizą drugiego rzędu. wykorzystanie globalnych imperfekcji dla początkowego przechyłu układu konstrukcyjnego w dwóch kierunkach.
Mit den beiden Add-Ons Strukturstabilität und Stahlbemessung werden kritische Knickfiguren und Verzweigungslastfaktoren untersucht sowie alle erforderlichen Querschnitts- und Stabilitätsnachweise geführt.
Przedłużony balkon
Liczba węzłów | 148 |
Liczba linii | 206 |
Liczba prętów | 87 |
Liczba powierzchni | 25 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 5 |
Ilość KO | 36 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 0,953 t |
Wymiary (metryczne) | 5,200 x 7,800 x 2,200 m |
Wymiary (imperialne) | 17.06 x 25.59 x 7.22 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
