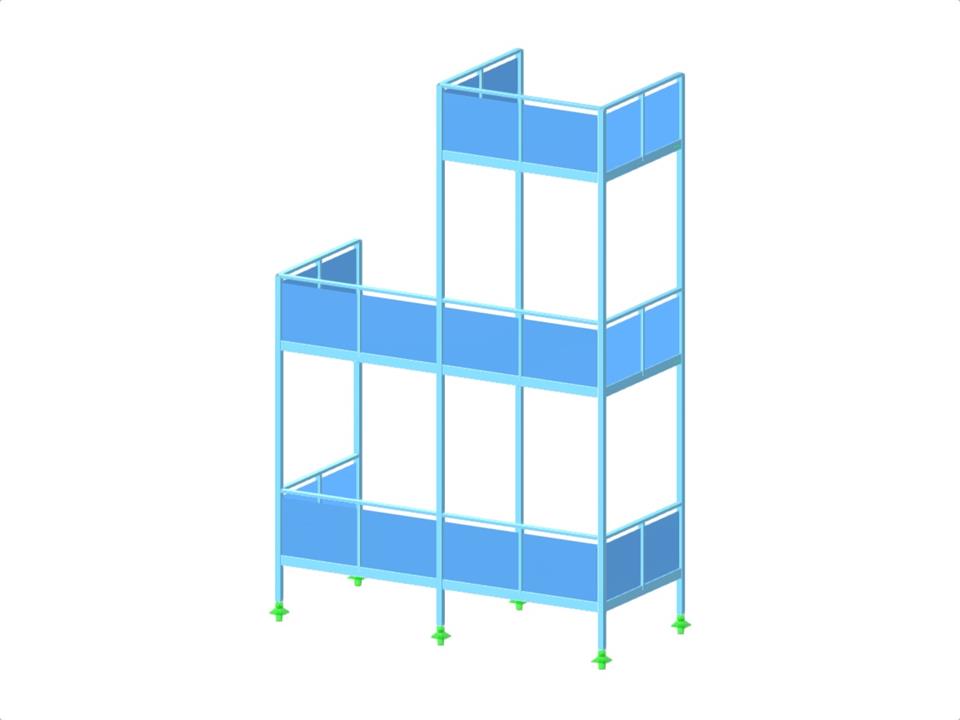

Un balcone esteso in acciaio con collegamenti puntuali a un edificio. La struttura è costituita da sezioni cave con collegamenti rigidi tra le colonne e le travi. Come protezione anticaduta, è prevista una struttura a telaio per l'installazione di vetro stratificato di sicurezza.
Nel modello, gli effetti del carico variabile e del vento sono applicati tramite aree di applicazione del carico. I collegamenti all'edificio sono progettati come molle equivalenti. Il calcolo delle forze interne viene eseguito secondo l'analisi del secondo ordine. utilizzando le imperfezioni globali per l'inclinazione iniziale del sistema strutturale in due direzioni.
Mit den beiden Add-Ons Strukturstabilität und Stahlbemessung werden kritische Knickfiguren und Verzweigungslastfaktoren untersucht sowie alle erforderlichen Querschnitts- und Stabilitätsnachweise geführt.
Balcone esteso
Numero di nodi | 148 |
Numero di linee | 206 |
Numero di aste | 87 |
Numero di superfici | 25 |
Numero di solidi | 0 |
Numero di casi di carico | 5 |
Nr. di combinazioni di carico | 36 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 0,953 t |
Dimensioni (metriche) | 5.200 x 7.800 x 2.200 m |
Dimensioni (imperiali) | 17.06 x 25.59 x 7.22 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
