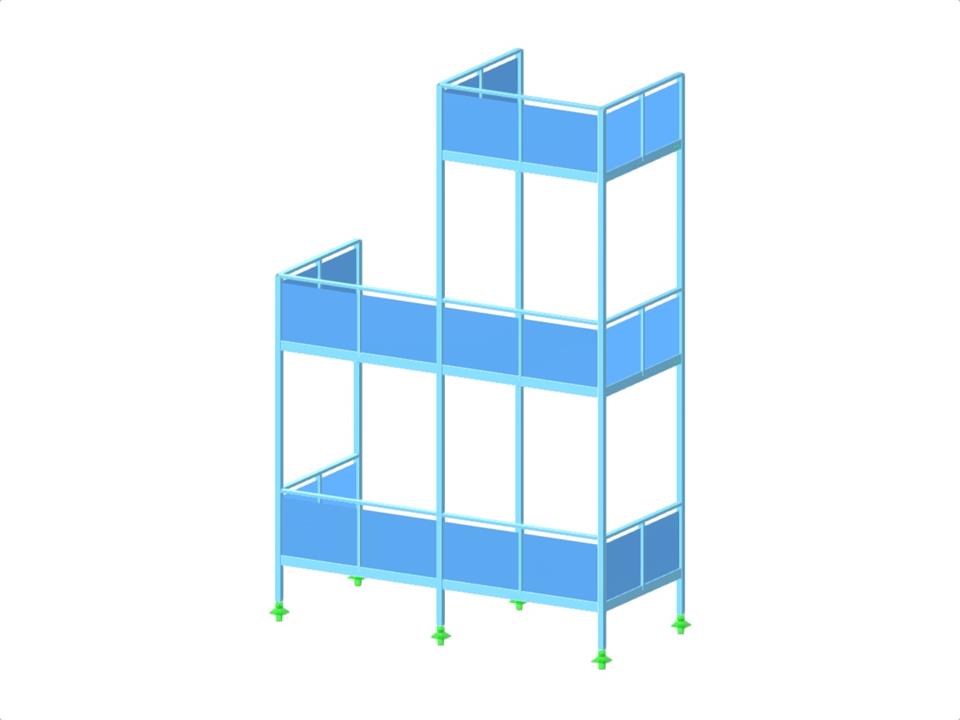

Un balcón prolongado hecho de acero con conexiones puntuales a un edificio. La estructura se compone de secciones huecas con conexiones rígidas entre los pilares y las vigas. Como protección contra caídas, se proporciona una estructura de marco para la instalación de vidrio laminado de seguridad.
En el modelo, los efectos de la sobrecarga de uso y el viento se aplican por medio de áreas de aplicación de carga. Las conexiones con el edificio están diseñadas como muelles equivalentes. El cálculo de los esfuerzos internos se realiza según el análisis de segundo orden. utilizando imperfecciones globales para la inclinación inicial del sistema estructural en dos direcciones.
Mit den beiden Add-Ons Strukturstabilität und Stahlbemessung werden kritische Knickfiguren und Verzweigungslastfaktoren untersucht sowie alle erforderlichen Querschnitts- und Stabilitätsnachweise geführt.
Balcón extendido
| Número de nudos | 148 |
| Número de líneas | 206 |
| Número de barras | 87 |
| Número de superficies | 25 |
| Número de sólidos | 0 |
| Número de casos de carga | 5 |
| Número de combinaciones de carga | 36 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.953 t |
| Dimensiones (métricas) | 5,200 x 7,800 x 2,200 m |
| Dimensiones (imperiales) | 17.06 x 25.59 x 7.22 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
