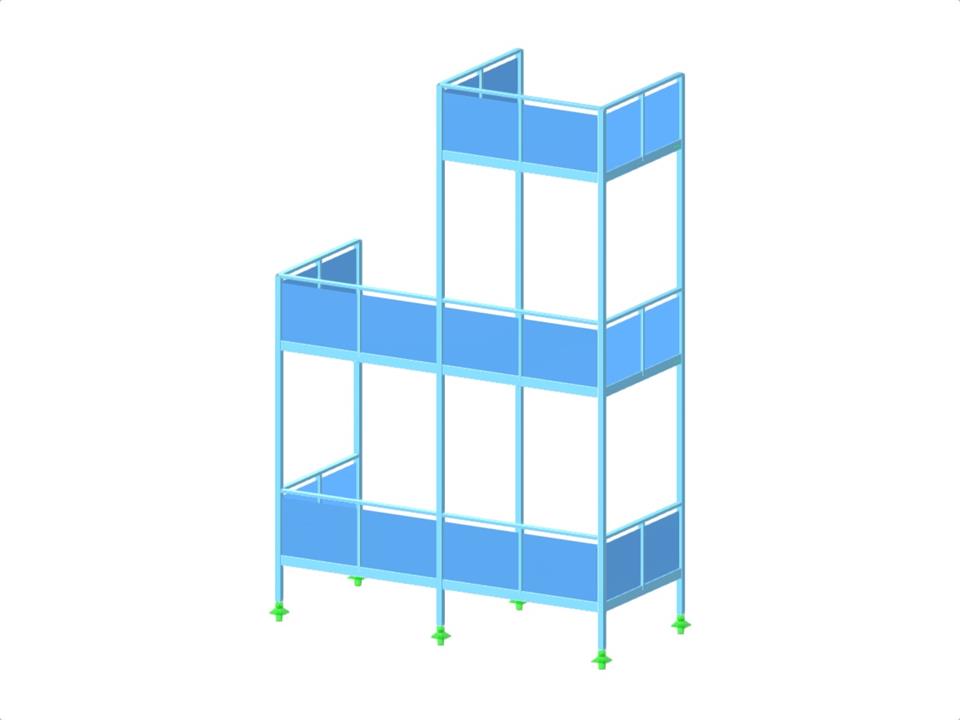

Uma extensão de varanda em aço com ligações pontuais a um edifício. A estrutura é constituída por secções ocas com ligações rígidas entre os pilares e as vigas. Como proteção contra quedas, é fornecida uma estrutura de pórtico para a instalação de vidro de segurança laminado.
No modelo, os efeitos da carga variável e do vento são aplicados através de áreas de aplicação de carga. As ligações ao edifício foram verificadas como molas equivalentes. O cálculo dos esforços internos é realizado de acordo com a análise de segunda ordem. utilizando as imperfeições globais para a inclinação inicial do sistema estrutural em duas direções.
Mit den beiden Add-Ons Strukturstabilität und Stahlbemessung werden kritische Knickfiguren und Verzweigungslastfaktoren untersucht sowie alle erforderlichen Querschnitts- und Stabilitätsnachweise geführt.
Varanda aumentada
Número de nós | 148 |
Número de linhas | 206 |
Número de barras | 87 |
Número de superfícies | 25 |
Número de sólidos | 0 |
Número de casos de carga | 5 |
Número de combinações de cargas | 36 |
Número de combinações de resultados | 0 |
Peso total | 0,953 t |
Dimensões (métricas) | 5,200 x 7,800 x 2,200 m |
Dimensões (imperial) | 17.06 x 25.59 x 7.22 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
