Módulo adicional STEEL Fatigue Members para o RSTAB 8

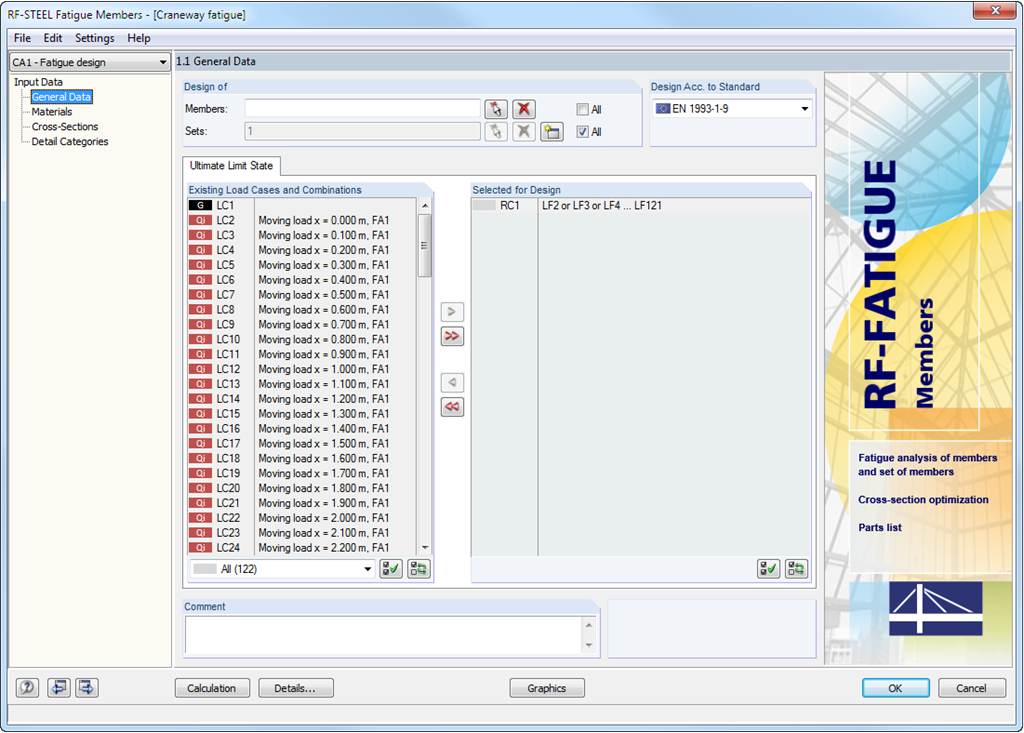

Após a abertura do módulo, são definidas as barras, os conjuntos de barras, os casos de carga (combinações de cargas/combinações de resultados) a serem dimensionados à fadiga.

Os materiais do RFEM/RSTAB estão predefinidos, no entanto, podem ser ajustados no RF-/STEEL Fatigue Members. Na biblioteca estão armazenadas as propriedades do material da respetiva norma.

Para o dimensionamento, é necessário definir os fatores equivalentes do dano, assim como as categorias de detalhe nos pontos de tensão disponíveis que o utilizador pretende que sejam considerados no cálculo.

Após o dimensionamento, os resultados são representados em tabelas claras e bem organizadas no módulo. Todos os valores intermédios (por exemplo, esforços internos determinantes, fatores de ajustamento, etc.) podem ser visualizados, tornando assim as verificações mais transparentes. Os resultados são ordenados por casos de carga, secções, conjuntos de barras e barras.

Se a verificação não for cumprida, as secções afetadas podem ser modificadas num processo de otimização. As secções otimizadas podem de seguida ser transferidas para o RFEM/RSTAB para recalcular a estrutura.

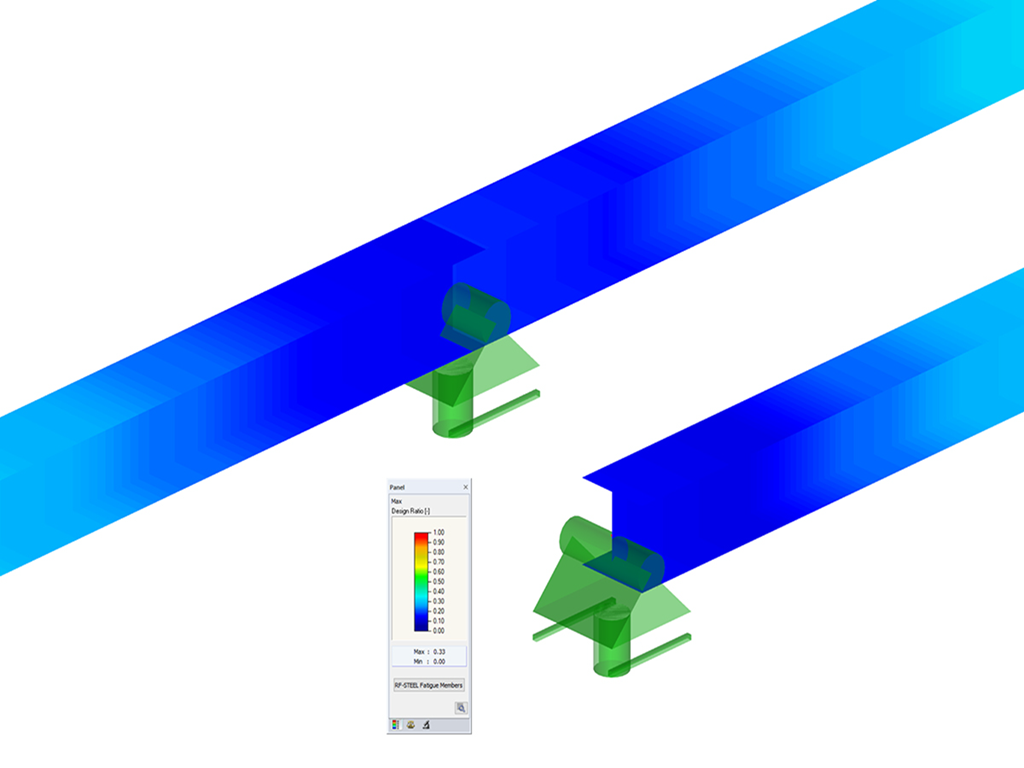

As relações de cálculo são representadas em diferentes cores no modelo RFEM/RSTAB, permitindo assim uma deteção rápida das secções que estão em estado crítico ou sobredimensionadas. A avaliação específica é também garantida através da representação dos diagramas de resultados na barra ou no conjunto de barras.

Além dos dados de entrada e dos resultados em tabelas, inclusive os detalhes do dimensionamento, o relatório de impressão permite a integração de gráficos referentes ao modelo. Fica garantida assim uma documentação ainda mais expressiva. O conteúdo do relatório e a extensão dos dados de saída podem ser selecionados especificamente para as verificações individuais.
