Přídavný modul STEEL Fatigue Members pro RSTAB 8

Přídavný modul STEEL Fatigue Members pro RSTAB 8

Přídavný modul STEEL Fatigue Members vám umožňuje posuzovat pruty a sady prutů na únavu podle EN 1993‑1‑9. Při posouzení na únavu podle EN 1993‑1‑9 se vychází ze jmenovitých napětí. Vnitřní síly se určí při statické analýze prutové konstrukce a napětí se spočítají v místě předpokládaného vzniku trhliny podle teorie pružnosti. To znamená, že při posouzení na únavu se porovnají jmenovité rozkmity napětí Δσ a Δτ v důsledku zatížení s návrhovými hodnotami únavové pevnosti ΔσR a ΔτR.

Přídavný modul STEEL Fatigue Members obsahuje rozsáhlou databázi průřezů a rozšiřitelnou databázi materiálů s hodnotami pevnosti podle dané normy.

Banner | Přídavné moduly Dřevěné konstrukce v programu RSTAB 8
Přídavný modul RF-/STEEL Fatigue Members pro RFEM/RSTAB | Posouzení na únavu prutů podle EN 1993-1-9
Jeřábová dráha s výsledky
Nosník o dvou polích
grafické znázornění výsledků

RF-STEEL Fatigue Members | Základní funkce

  • Plná integrace do programu RFEM/RSTAB včetně importu všech důležitých informací a vnitřních sil
  • Stanovení rozkmitů napětí pro zatěžovací stavy a kombinace zatížení nebo kombinace výsledků
  • Libovolné přiřazení kategorií detailů k napěťovým bodům průřezu
  • Uživatelsky zadané součinitele ekvivalentního poškození
  • Posouzení prutů a sad prutů podle EN 1993-1-9
  • Optimalizace průřezů s možností přenosu dat do programu RFEM/RSTAB
  • Podrobná dokumentace výsledků s odkazy na použité návrhové rovnice
  • Různé možnosti filtrování a řazení výsledků, včetně seznamů výsledků po prutech, průřezech, místech x nebo po zatěžovacích stavech, kombinacích zatížení a kombinacích výsledků
  • Vizualizace kritéria posouzení na RFEM/RSTAB modelu
  • Export dat do MS Excel
Maske 1.1 Basisangaben

RF-STEEL Fatigue Members | Údaje

Po otevření přídavného modulu je třeba zadat posuzované pruty/sady prutů, zatěžovací stavy, kombinace zatížení nebo kombinace výsledků pro posouzení na únavu.

Materiály z hlavního programu RFEM/RSTAB jsou automaticky přednastaveny a mohou být upraveny v přídavném modulu RF-/STEEL Fatigue Members. Databáze materiálů obsahuje materiálové charakteristiky dané příslušnou normou.

Posouzení vyžaduje zadání součinitele ekvivalentního únavového poškození a kategorie detailů pro existující napěťové body, které se mají při výpočtu zohlednit.

Maske 2.1 Nachweise querschnittsweise

RF-STEEL Fatigue Members | Dimenzování,

Posouzení únavové pevnosti je založeno na analýze pomocí součinitelů poškození. Rozkmity srovnávacího napětí pro poškození ΔσE,2 a ΔτE,2 vztažené na 2*106 napěťových cyklů je třeba porovnat s mezními hodnotami únavové pevnosti ΔσC nebo ΔτC pro 2*106 zatěžovacích cyklů odpovídajícího detailu se zohledněním dílčích součinitelů spolehlivosti.

Tímto způsobem se získají příslušné požadavky posouzení. Samostatné návrhové případy umožňují flexibilní analýzu vybraných prutů, sad prutů a účinků i jednotlivých průřezů. Parametry důležité pro posouzení jako B. výběr konceptu posouzení a dílčí součinitele spolehlivosti lze definovat libovolně.

grafické znázornění výsledků

RF-STEEL Fatigue Members | Výsledky

Po výpočtu modul zobrazí výsledky v přehledných tabulkách výsledků. Všechny mezihodnoty (například rozhodující vnitřní síly, modifikační součinitele apod.) jsou součástí výsledků a zajišťují tak přehlednost posouzení. Výsledky jsou seřazeny podle zatěžovacích stavů, průřezů, sad prutů a prutů.

Pokud se analýza nezdaří, lze příslušné průřezy upravit v procesu optimalizace. Optimalizované průřezy lze převést do programu RFEM/RSTAB pro opětovné posouzení.

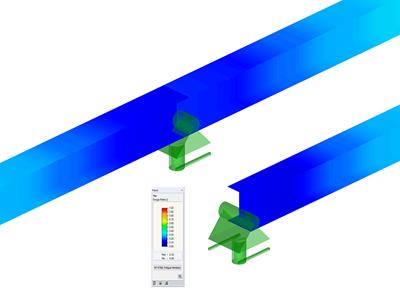

V modelu RFEM/RSTAB je využití znázorněno různými barvami. Tímto způsobem lze rychle rozpoznat kritické nebo předimenzované oblasti průřezu. Cílené vyhodnocení zajišťuje zobrazení průběhu výsledků na prutu nebo sadě prutů.

Kromě vstupních údajů a výsledků včetně detailů posouzení uvedených v tabulkách lze do tiskového protokolu přidat libovolnou grafiku. Tím je zaručena srozumitelná a přehledná dokumentace. Obsah protokolu i požadovaný rozsah výstupních dat pro jednotlivá posouzení lze podrobně nastavit.
