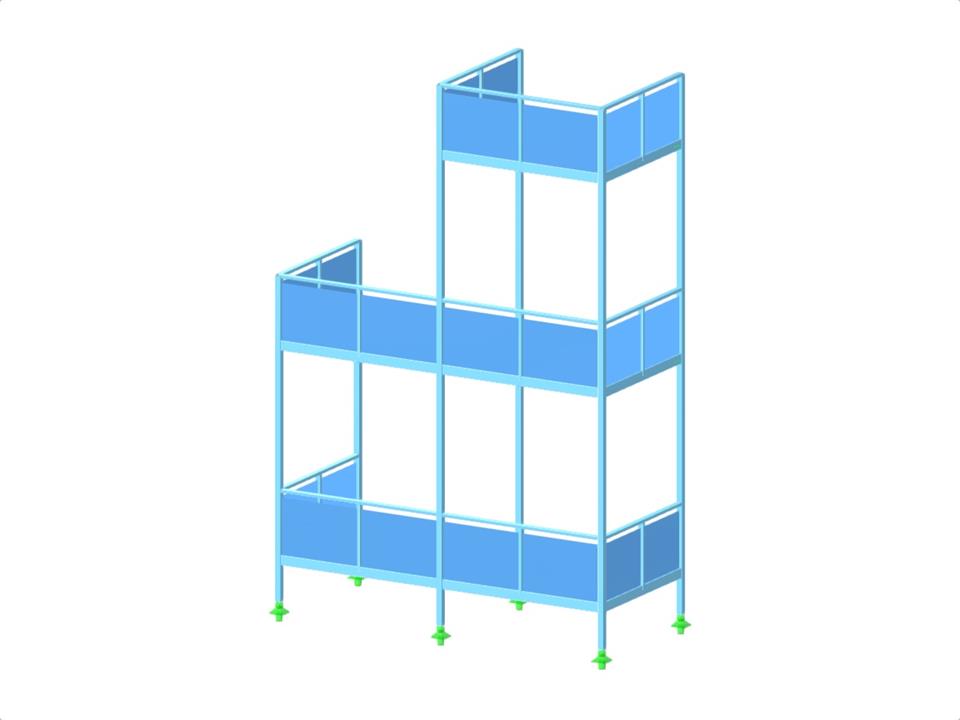

Model 004958 | Rozšířený balkon
  • Popis
  • Recenze (0)

Rozšířený balkon z oceli s bodovým připojením k budově. Konstrukce se skládá z dutých profilů s tuhým spojem mezi sloupy a nosníky. Jako ochrana proti pádu slouží rámová konstrukce pro montáž vrstveného bezpečnostního skla.

V modelu jsou aplikovány účinky užitného zatížení a větru pomocí oblastí působení zatížení. Přípoje k budově jsou navrženy jako náhradní pružiny. Výpočet vnitřních sil probíhá podle teorie druhého řádu za použití globálních imperfekcí pro počáteční naklonění systému ve dvou směrech.

Addony Stabilita konstrukce a Posouzení ocelových konstrukcí umožňují analyzovat kritické tvary vybočení a součinitele zatížení a provádět všechna potřebná posouzení průřezů a stability.

Celkem
0 z 5 hvězdiček
Tato stránka má 0 uživatelských hodnocení.
5 hvězdiček
4 hvězdičky
3 hvězdičky
2 hvězdičky
1 hvězdička
(0)
0 z 5 hvězdiček
5 hvězdiček 0
4 hvězdičky 0
3 hvězdičky 0
2 hvězdičky 0
1 hvězdička 0

Rozšířený balkon

Počet uzlů 148
Počet linií 206
Počet prutů 87
Počet ploch 25
Počet těles 0
Počet zatěžovacích stavů 5
Počet kombinací zatížení 36
Počet kombinací výsledků 0
Celková hmotnost 0,953 t
Rozměry (metrické) 5,200 x 7,800 x 2,200 m
Rozměry (imperiální) 17.06 x 25.59 x 7.22 feet

Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
