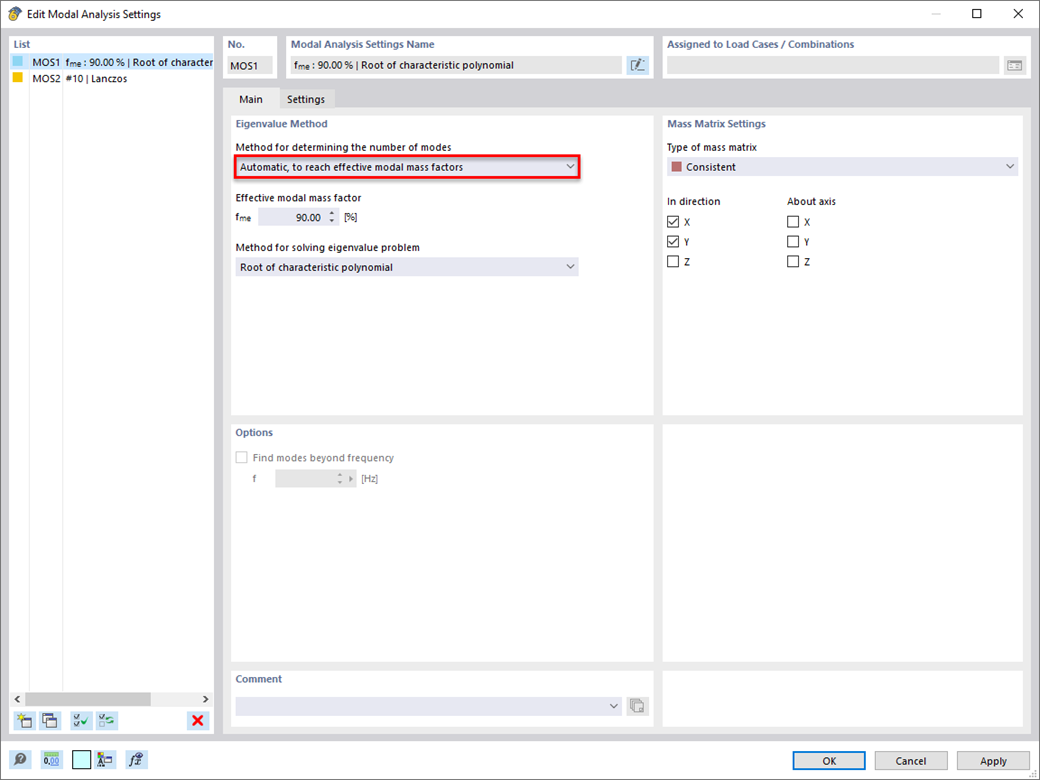

V Modální analýza máte možnost automaticky zvětšovat hledaná vlastní čísla, dokud není dosaženo definovaného faktoru účinných modálních hmot. Zohlední se přitom všechny translační směry, které byly pro modální analýzu aktivovány jako hmoty.
Lze tak snadno vypočítat potřebných 90 % efektivní modální hmoty pro metodu spektra odezvy.
Databáze znalostí
Databáze znalostí
V Modální analýza máte možnost automaticky zvětšovat hledaná vlastní čísla, dokud není dosaženo definovaného faktoru účinných modálních hmot. Zohlední se přitom všechny translační směry, které byly pro modální analýzu aktivovány jako hmoty.
Lze tak snadno vypočítat potřebných 90 % efektivní modální hmoty pro metodu spektra odezvy.
Objevili jste již tabulkové a grafické zobrazení hmot v bodech sítě? Ano, to je také jeden z výsledků modální analýzy v programu RFEM 6. Tímto způsobem zkontrolujete importované hmoty, které závisí na různých nastaveních modální analýzy. Lze je zobrazit v záložce Hmoty v bodech sítě ve výsledkové tabulce. Tabulka vám poskytuje přehled následujících výsledků: hmota - posuvný směr (mX, mY, mZ), hmota - rotační směr (mφX, mφY, mφZ) a součet hmot. Bylo by pro vás nejlepší mít co nejdříve grafické vyhodnocení? Hmoty můžete také zobrazit v bodech sítě také graficky.
Již víte, že výsledky zatěžovacího stavu typu modální analýzu se po úspěšném výpočtu zobrazí v programu. První vlastní tvar tak můžete okamžitě vidět graficky nebo jako animaci. Zobrazení normování vlastních tvarů přitom můžete snadno upravit. To lze provést přímo v navigátoru Výsledky, kde vyberete jednu ze čtyř možností pro vizualizaci vlastních tvarů:
Podrobný popis standardizace vlastních tvarů najdete zde: Online manuál .
Mají se kromě statických zatížení uvažovat i jiná zatížení jako hmoty? Program vám to umožňuje pro zatížení na uzly, pruty, linie a plochy. Nejdříve musíte při zadávání požadovaného zatížení vybrat jako typ zatížení Hmotnost. Pro taková zatížení definujte hmotnost nebo komponenty hmoty ve směru X, Y a Z. Pro hmoty v uzlech můžete také zadat momenty setrvačnosti X, Y a Z pro modelování složitějších hmotných bodů.
