V tomto videu si ukážeme některé hlavní funkce addonu Modální analýza pro RFEM 6.

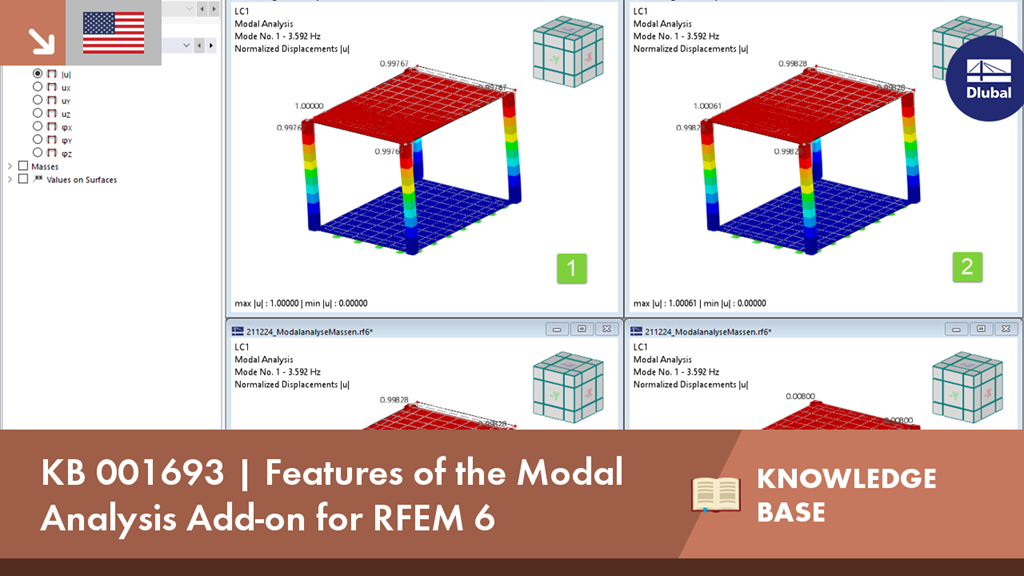

KB 001693 | Funkce addonu Modální analýza pro RFEM 6
![Přehled budovy (KB1866)](/cs/webimage/046746/3676167/KB1866_image01_en_Model.png?mw=512&hash=18feed6e03b6c09c60d7e29dc96041d95c24997b)
![Redukce budovy na konzolovou konstrukci Jednotlivé hmotné body představují podlaží. Průhyb od normálových tlakových sil znázorněný v (a) se přepočítá na ekvivalentní momenty posunu nebo smykové síly (b) (KB1867)](/cs/webimage/046751/3675982/KB1867_image01_building_replacement_system_as_cantilever.png?mw=512&hash=2810652c31c299316a7e4564086f5e5f9b5889b2)
![Modální analýza hmot ze zatěžovacího stavu](/cs/webimage/031338/3310704/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
![Aktivace addonu Modální analýza a výběr návrhové normy](/cs/webimage/031494/3313723/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
![Posouzení ocelových konstrukcí | Přehled posouzení systému odolávajícího působení seizmických sil](/cs/webimage/048507/3803346/seismic_steel.png?mw=512&hash=1c18a83f050e74601a7300444a0d77a0246a0e02)
- Posouzení pěti typů seizmicky odolných systémů (SFRS) zahrnuje speciální momentový rám (SMF), mezilehlý momentový rám (IMF), obyčejný momentový rám (OMF), obyčejný koncentricky ztužený rám (OCBF) a speciální koncentricky vyztužený rám (SCBF)
- Kontrola duktility poměrů šířky k tloušťce stojin a pásnic
- Výpočet požadované pevnosti a tuhosti pro stabilitní ztužení nosníků
- Výpočet maximální vzdálenosti pro stabilitní ztužení nosníků
- Výpočet požadované pevnosti v místech kloubů pro stabilitní ztužení nosníků
- Výpočet požadované pevnosti sloupu s možností zanedbat všechny ohybové momenty, smyk a kroucení pro mezní stav s navýšenou pevností
- Kontrola štíhlostního poměru sloupů a ztužení
![Seizmicita v addonu Posouzení ocelových konstrukcí | Výsledky](/cs/webimage/048272/3780831/Result.png?mw=512&hash=f0621777339b8f63b334b9d11f44f77f58603014)
Výsledky seizmického posouzení jsou rozděleny do dvou částí: požadavky na pruty a požadavky na spoje.
"Seizmické požadavky" zahrnují požadovanou pevnost v ohybu a požadovanou smykovou pevnost spoje nosníku na sloup. Jsou uvedeny v záložce 'Přípoj momentového rámu po prutech'. U vyztužených rámů se požadovaná pevnost spoje ztužení v tahu a a v tlaku uvede v záložce 'Přípoj ztužení po prutech'.
Provedená posouzení se vám zobrazí v tabulkách. V detailech posouzení jsou přehledně uvedeny vzorce a odkazy na normu.
![Funkce 002794 | Typ prutu „Tlumič“](/cs/webimage/048112/3851561/48112.png?mw=512&hash=fb864cf4212a216975937f682689768364249c1f)
Při použití typu prutu "Tlumič" lze definovat součinitel tlumení, konstantu tuhosti a hmotu. Tento typ prutu rozšiřuje možnosti v rámci časové analýzy.
Z hlediska viskoelasticity se typ prutu „Tlumič“ podobá Kelvin-Voigtovu modelu, který se skládá z tlumicího prvku a elastické pružiny (obojí spojeno paralelně).
![Funkce 002784 | Diagram kloubu](/cs/webimage/047525/3793038/2024-03-28-12-35-51.png?mw=512&hash=01130d4ce60043357ac82fd94489e5dc5a258e1f)
Ve výpočtových diagramech máte k dispozici typ diagramu "2D | Kloub". Tyto diagramy kloubů znázorňují reakci nelineárních kloubů na zatěžovací situace.
Pro výpočty s větším počtem zatěžovacích situací, jako je tomu například u pushover analýzy a časové analýzy, tak můžete vyhodnotit stav kloubu v každém zatěžovacím kroku.
