В этом видео показаны некоторые основные функции аддона Modal Analysis для RFEM 6.

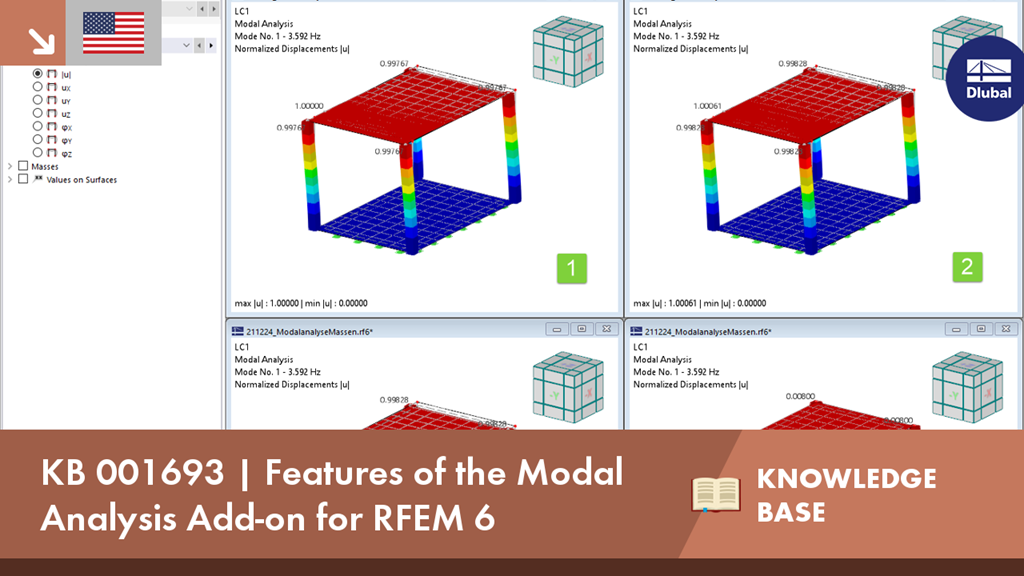

КБ 001693 | Характеристики аддона Модальный анализ для RFEM 6
![Обзор здания (KB1866)](/ru/webimage/046746/3676167/KB1866_image01_en_Model.png?mw=512&hash=18feed6e03b6c09c60d7e29dc96041d95c24997b)
![Редукция здания до консольной конструкции. Отдельные точки массы представляют собой этажи. Прогиб от нормальных сжимающих сил, показанных в (a), (b) преобразуется в эквивалентные моменты смещения или поперечные силы (KB1867)](/ru/webimage/046751/3675982/KB1867_image01_building_replacement_system_as_cantilever.png?mw=512&hash=2810652c31c299316a7e4564086f5e5f9b5889b2)
![Модальный расчет масс из загружения](/ru/webimage/031338/3309253/1_en.png?mw=512&hash=fd421b3f2c85d04e163841c3e5995f948391dd20)
![Активация надстройки модального анализа и выбор стандарта проектирования](/ru/webimage/031494/3312974/1_EN.png?mw=512&hash=0cb20064fea2605fa0436c92cc8f377eb2cbb465)
![Расчёт стальных конструкций | Обзор расчета сейсмических устойчивых систем](/ru/webimage/048507/3803346/seismic_steel.png?mw=512&hash=1c18a83f050e74601a7300444a0d77a0246a0e02)
- Расчет пяти типов сейсмоустойчивых систем (SFRS): )
- Проверка пластичности соотношений ширины и толщины для стенок и полок
- Расчет требуемой прочности и жесткости для связей устойчивости балок
- Расчет максимального шага для связей устойчивости балок
- Расчет требуемой прочности в местах расположения шарниров для усиления устойчивости балок
- Расчет требуемой прочности колонны с возможностью пренебрежения всеми изгибающими моментами, сдвигом и кручением для предельного состояния сверхпрочности
- Расчётная проверка коэффициентов гибкости колонн и связей
![Сейсмика в аддоне Расчёт стальных конструкций | Результаты](/ru/webimage/048272/3780831/Result.png?mw=512&hash=f0621777339b8f63b334b9d11f44f77f58603014)
Результаты сейсмического расчета можно разделить на две части: требования к стержням и требования к соединениям.
«Сейсмические требования» включают в себя Требуемую прочность на изгиб и Требуемую прочность на сдвиг соединения балка-колонна для рам, устойчивых к моменту. Они перечислены в закладке «Соединение рам, устойчивых к моменту, по стержням». Для усиленных рам Требуемая прочность соединения на растяжение и Требуемая прочность соединения на сжатие указаны во вкладке «Соединение связи по стержням».
Программа отображает выполненные расчётные проверки в таблицах. В подробностях расчёта четко отображаются формулы и ссылки на норматив.
![Функция 002794 | Стержень типа «Амортизатор»](/ru/webimage/048112/3832303/48112.png?mw=512&hash=fb864cf4212a216975937f682689768364249c1f)
Используя стержень типа «Амортизатор», можно задать коэффициент затухания, жёсткость пружины и массу. Этот тип стержня расширяет возможности анализа изменений во времени.
По вязкоупругости тип стержня «Амортизатор» аналогичен модели Кельвина-Фойгта, которая состоит из затухающего элемента и упругой пружины (соединены параллельно).
![Характеристики 002784 | Диаграмма шарнира](/ru/webimage/047525/3793038/2024-03-28-12-35-51.png?mw=512&hash=01130d4ce60043357ac82fd94489e5dc5a258e1f)
Для диаграмм расчёта доступен тип «2D | Шарнир». Эти диаграммы шарниров показывают реакцию нелинейных шарниров на ситуации нагрузки.
Для расчётов с несколькими ситуациями нагрузки, например, при диаграммном методе расчёта или при анализе изменений во времени, можно оценить состояние шарнира на каждом шаге нагрузки.
