W tym filmie przedstawiono niektóre z głównych funkcji rozszerzenia Analiza modalna dla programu RFEM 6.

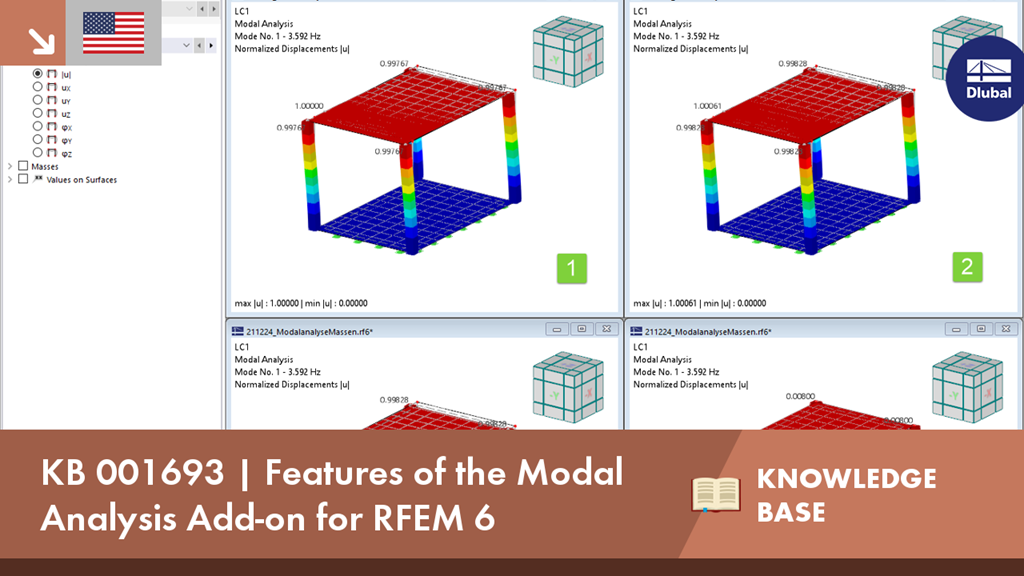

KB 001693 | Funkcje rozszerzenia Analiza modalna dla programu RFEM 6
Czy mają Państwo jakieś pytania?
Długość: 00:02:14 min
Długość: 00:49:15 min
Baza informacji
Długość: 00:01:03 min
Długość: 00:00:50 min
Długość: 00:00:06 min
Długość: 00:03:19 min
Funkcja produktu
Długość: 00:01:06 min
Aby ocenić, czy w obliczeniach dynamicznych konieczne jest również uwzględnienie analizy drugiego rzędu, w normie EN 1998‑1, sekcje 2.2.2 i 4.4.2.2 zawarto współczynnik wrażliwości międzykondygnacyjnego znoszenia θ. Można ją obliczyć i przeanalizować za pomocą programów RFEM 6 i RSTAB 9.
Zgodnie z normami EN 1998-1 sekcje 2.2.2 i 4.4.2.2 do obliczeń stanu granicznego nośności należy przeprowadzić obliczenia z uwzględnieniem teorii drugiego rzędu (efekt P-Δ). Efekt ten nie musi być uwzględniany tylko w przypadku, gdy współczynnik wrażliwości międzykondygnacyjnej jest mniejszy niż 0,1.
Analiza dynamiczna w RFEM 6 i RSTAB 9 jest podzielona na kilka rozszerzeń. Rozszerzenie Analiza modalna jest niezbędne dla wszystkich innych rozszerzeń do analizy dynamicznej, ponieważ przeprowadza analizę drgań własnych dla modeli prętów, powierzchni i brył.
Analiza modalna jest punktem wyjścia do analizy dynamicznej układów konstrukcyjnych. Można ją wykorzystać do określenia wartości drgań własnych, takich jak częstotliwości drgań własnych, kształty drgań własnych, masy modalne i efektywne współczynniki masy modalnej. Wynik ten może zostać wykorzystany do obliczeń drgań oraz do dalszych analiz dynamicznych (na przykład obciążenia widmem odpowiedzi).
- Obliczanie pięciu typów systemów sejsmicznych (SFRS) obejmuje specjalny rama na momenty (SMF), rama na momenty pośrednie (IMF), rama na momenty zwykłe (OMF), rama zwykła stężona koncentrycznie (OCBF) oraz rama specjalna stężona koncentrycznie (SCBF) )
- Sprawdzenie ciągliwości stosunku szerokości do grubości środników i pasów
- Obliczanie wymaganej wytrzymałości i sztywności dla stężenia stateczności belek
- Obliczanie maksymalnego rozstawu stężeń stateczności belek
- Obliczanie wymaganej wytrzymałości w miejscach przegubów dla stężenia stateczności belek
- Obliczenia wymaganej wytrzymałości słupa z opcją pominięcia wszystkich momentów zginających, ścinania i skręcania dla stanu granicznego rezerwy
- Warunek projektowy smukłości słupa i stężenia
Wynik obliczeń sejsmicznych jest podzielony na dwie sekcje: wymagania dotyczące prętów i połączeń.
"Wymagania sejsmiczne" zawierają Wymaganą wytrzymałość na zginanie i Wymaganą wytrzymałość na ścinanie połączenia belka-słup dla ram sprężystych. Są one wyszczególnione w zakładce 'Połączenia ram momentowych według prętów'. W przypadku ram stężonych w zakładce 'Połączenie stężone według pręta' podawana jest Wymagana wytrzymałość połączenia na rozciąganie oraz Wymagana wytrzymałość połączenia na ściskanie stężeń.
Przeprowadzone kontrole obliczeń są przedstawiane w tabelach. W szczegółach kontroli obliczeń w przejrzysty sposób przedstawione są wzory i odniesienia do normy.
Korzystając z typu pręta "Tłumik", można zdefiniować współczynnik tłumienia, stałą sprężystości i masę. Ten typ pręta rozszerza możliwości Analizy historii czasowej.
Jeśli chodzi o lepkosprężystość, typ pręta "Tłumik" przypomina model Kelvina-Voigta, który składa się z elementu tłumiącego oraz elastycznej sprężyny (połączonych równolegle).
Dla wykresów obliczeń dostępny jest "2D | | Przegub”. Wykresy zwolnień pokazują reakcję przegubu w sytuacjach obciążeniowych.
W przypadku obliczeń z kilkoma sytuacjami obciążenia, na przykład w przypadku analizy pushover i analizy historii czasowej, stan przegubu można ocenić w każdym kroku obciążenia.
Gdzie mogę dostosować normalizację postaci drgań własnych w programie RFEM 6/RSTAB 9?
Jak mogę przeanalizować uszkodzenie obiektu, takiego jak słup, w mojej analizie modalnej?
Jak mogę przeprowadzić analizę trzęsienia ziemi w RFEM 6 i RSTAB 9?
Chciałbym przeprowadzić analizę konstrukcji tymczasowych. Jakie programy polecacie?
Jakich programów mogę użyć do obliczenia elektrowni i konstrukcji przenośników?
Jakie typy stanów granicznych są odpowiednie do obliczeń sejsmicznych wg AISC 341?
