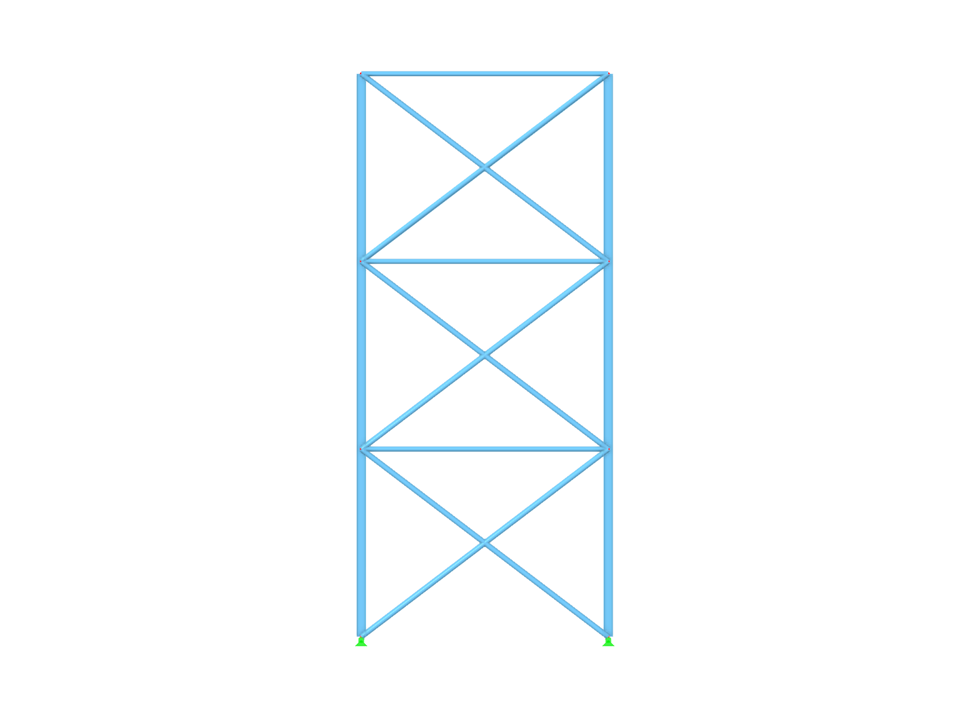

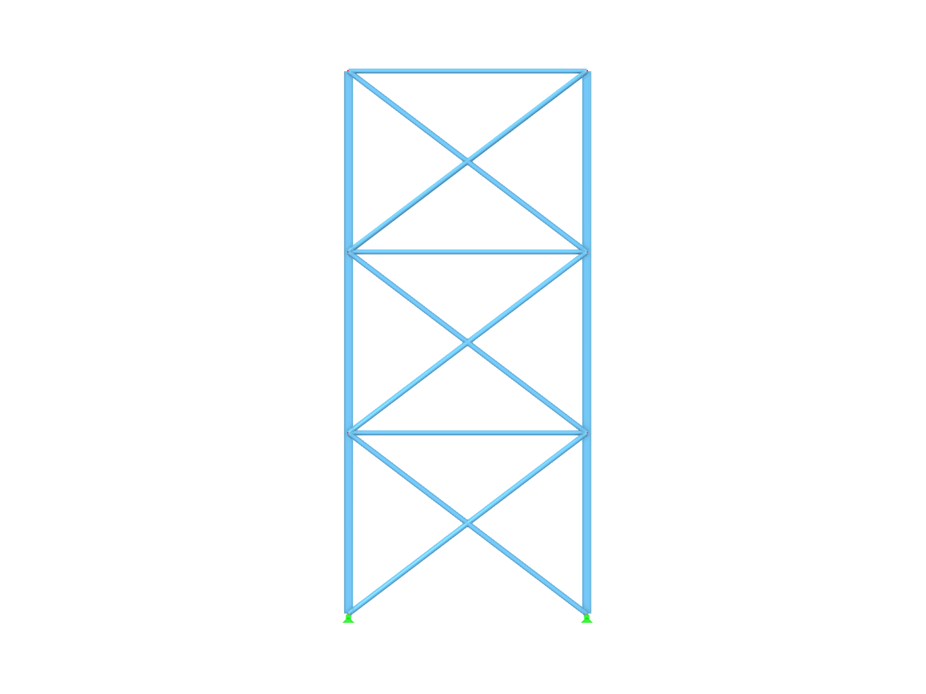

Ocelová konstrukce s tahovými pruty
| Počet uzlů | 8 |
| Počet linií | 15 |
| Počet prutů | 15 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 8 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 3,386 t |
| Rozměry (metrické) | 5,000 x 11,400 x 0,000 m |
| Rozměry (imperiální) | 16.4 x 37.4 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
