RF-/FOUNDATION Pro umożliwia sprawdzenie dopuszczalnego mimośrodu wypadkowych ciśnienia przeciążenia. Zgodnie z normą DIN EN 1997-1/NA to obliczenie należy przeprowadzić dla obciążeń charakterystycznych lub reprezentatywnych.

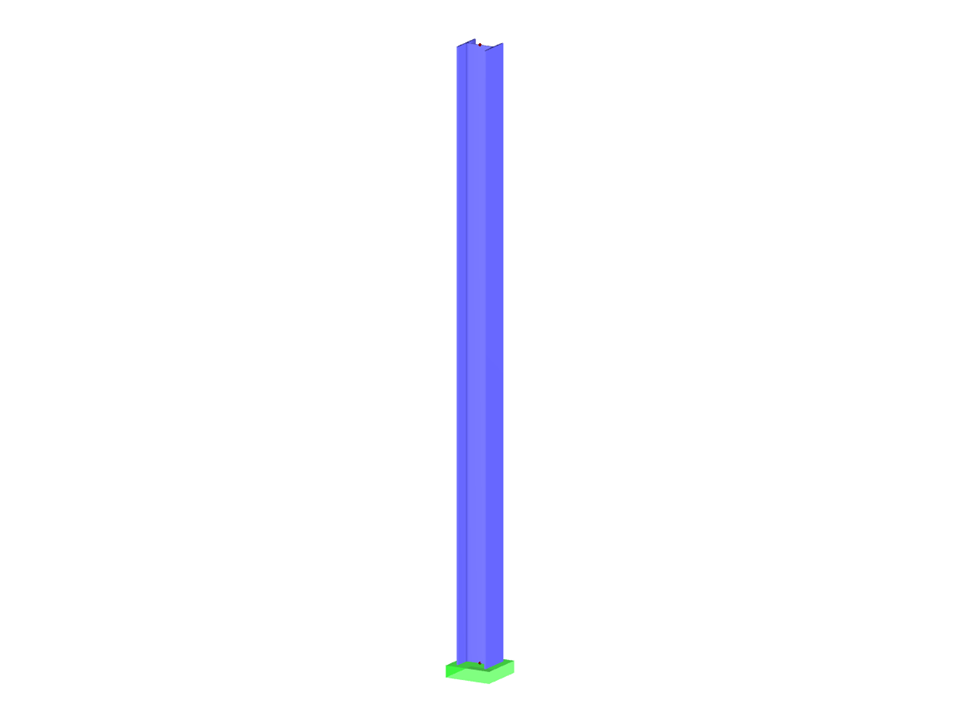

Stalowa belka wspornikowa połączona z płytą fundamentową
Liczba węzłów | 2 |
Liczba linii | 1 |
Liczba prętów | 1 |
Liczba powierzchni | 0 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 4 |
Ilość KO | 34 |
Liczba kombinacji wyników | 4 |
Ciężar całkowity | 0,202 t |
Wymiary (metryczne) | 0,000 x 4,000 x 0,000 m |
Wymiary (imperialne) | 0 x 13.12 x 0 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
![Stalowa belka wspornikowa połączona z płytą fundamentową](/pl/webimage/014938/2952462/RFEM-File.png?mw=512&hash=0ff24edc21e83e16e11258e492f125be8b8ee550)
![KB 001875 | AISC 341-22 Wymiarowanie pręta zginającego w RFEM 6](/pl/webimage/047794/3736755/im01.jpg?mw=512&hash=33697d419a0e8a96b738e8e2e97fae057743a108)
![Obliczanie poziomu 1 - konfiguracja stanu granicznego nośności](/pl/webimage/044297/3619892/1_EN_-_Tragkonfig_lvl1.png?mw=512&hash=f430d843e4bdd5485ad13ab83926ac08ecee268b)
![KB 001761 | ...](/pl/webimage/034236/3383734/Image_1.png?mw=512&hash=e291c1e4af5953551bde5d9d71f599f36ae2e3f7)
![Informacje ogólne](/pl/webimage/007078/472494/000142-de-png.png?mw=512&hash=61e55187551d5ca36e51d1334b5178d7e6da4bf1)
- Dostępne typy fundamentów:Płyta fundamentowa z czystego materiału (opcjonalnie bez zbrojenia)
- fundament kielichowy z powierzchniami gładkimi
- fundament kielichowy z powierzchniami dyblowymi
- Fundament blokowy z gładkimi ścianami kielicha
- fundament blokowy z powierzchniami dyblowymi
- Wymiarowanie zgodnie z EN 1992-1-1 i EN 1997-1
- Dostępne są następujące załączniki krajowe do Eurokodu 2 i Eurokodu 7:
-
DIN EN 1992-1-1/NA/A1:2015-12 | DIN EN 1997-1/NA:2010-12
-
ÖNORM B 1992-1-1:2018-01 | ÖNORM B 1997-1:2007-11
-
DK EN 1992-1-1/NA:2013 | DK EN 1997-1/NA:2007
-
BDS EN 1992-1-1:2005/NA:2011 | BDS EN 1997-1:2005/NA:2012
-
SFS EN 1992-1-1/NA:2007-10 | SFS EN 1997-1/NA:2004-01
-
NF EN 1992-1-1/NA:2016-03 | NF EN 1997-1/NA:2006-09
-
UNI EN 1992-1-1/NA:2007-07 | DIN EN 1997-1/NA:2005-01
-
NEN EN 1992-1-1 C2:2011/NB:2016-11 | NEN EN 1997-1+C1:2012/NB:2012
-
PN EN 1992-1-1/NA:2010 | PN EN 1997-1/NA:2005-05
-
STN EN 1992-1-1/NA:2008-06 | STN EN 1997-1/NA:2005-10
-
SIST EN 1992-1-1:2005/A101:2006 | SIST EN 1997-1/NA:2006-03
-
UNE EN 1992-1-1/NA:2013 | UNE EN 1997-1:2010
-
EN 1992-1-1/NA:2008 | Svensk EN 1997-1:2005/AC:2009
-
CSN EN 1992-1-1/NA:2016-05 | ČSN EN 1997-1/NA:2014-06
-
BS EN 1992-1-1:2004/NA:2005 | PN-EN 1997-1:2004
-
TKP EN 1992-1-1:2009 | TKP EN 1997-1:2009
-
CYS EN 1992-1-1:2004/NA:2009 | CYS EN 1997‑1/NA:2004
-
Oprócz załączników krajowych wymienionych powyżej, można również zdefiniować konkretną NA, stosując wartości graniczne i parametry zdefiniowane przez użytkownika.
- Automatyczne obliczanie decydującego obciążenia z przypadków obciążeń
- Specyfikacja dodatkowych sił podporowych
- Określenie propozycji zbrojenia dla dolnego i górnego zbrojenia płytowego z uwzględnieniem najkorzystniejszej kombinacji maty i prętów zbrojeniowych
- Indywidualne dostosowanie propozycji zbrojenia
- Wyniki zbrojenia fundamentu na szczegółowych rysunkach zbrojenia
- Wyniki wyświetlane w tabelach i graficznie
- Wizualizacja fundamentu, słupów i zbrojenia w renderowaniu 3D
![Decydujące kryteria projektowe](/pl/webimage/007080/1591018/000144-en-png.png?mw=512&hash=ae6388ccccdc4fa6e4a6d8e0fd63b573621182d5)
Możliwe jest przeprowadzenie następujących obliczeń:
- obliczenia równowagi statycznej
- Obliczenia w stanie granicznym odporu
- Obliczenia dla uszkodzenia gruntu (nacisk na grunt)
- Obliczanie silnych obciążeń mimośrodowych
- Obliczenia skręcania fundamentu i ograniczenia spoiny z przerwami
- Projektowanie przesuwu
- obliczenia osiadania
- Obliczanie zniszczenia przy zginaniu płyty i kielicha
- Obliczanie wytrzymałości na przebicie
Wymiary fundamentu i kielicha mogą być zdefiniowane przez użytkownika lub zdefiniowane przez moduł. Wyznaczone zbrojenie można edytować ręcznie. W takim przypadku obliczenia są aktualizowane automatycznie.
![Funkcja 002828 | Projektowanie płyt i ścian z uwagi na warunki pożarowe według metody tabeli uproszczonej](/pl/webimage/050837/3913957/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
W rozszerzeniu Projektowanie konstrukcji betonowych dla programu RFEM 6 można przeprowadzić obliczenia odporności ogniowej ścian i płyt żelbetowych zgodnie z uproszczoną metodą tabelaryczną (EN 1992-1-2, rozdział 5.4.2 oraz tabele 5.8 i 5.9).
![Element 002826 | Zbrojenie na przebicie](/pl/webimage/050658/3902557/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
W rozszerzeniu Projektowanie konstrukcji betonowych można zdefiniować istniejące pionowe zbrojenie na ścinanie. Jest to następnie uwzględniane przy obliczaniu wytrzymałości na przebicie.
