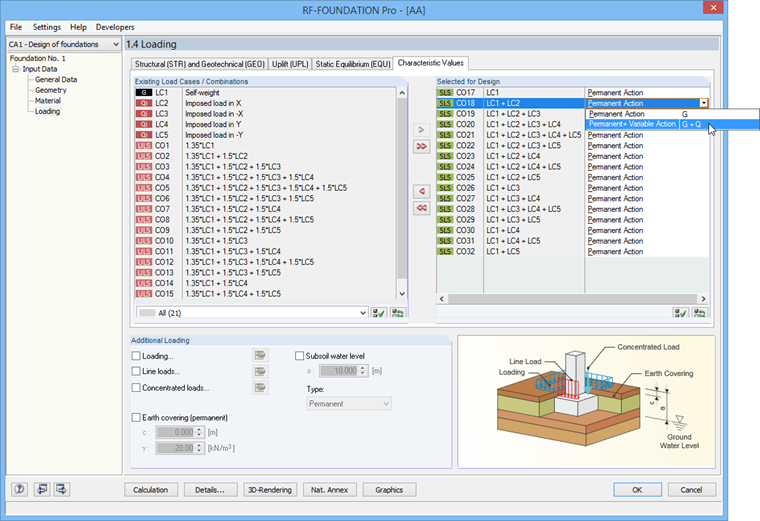

Otworzyć okno 1.4 Loading w module dodatkowym i wybrać zakładkę Characteristic Values.
Jeżeli należy przeprowadzić obliczenia zgodnie z DIN EN 1997-1, dla każdego przypadku obciążenia lub kombinacji obciążeń wybranej do obliczeń można określić, czy chodzi o oddziaływanie stałe czy oddziaływanie stałe + zmienne. Wybierz odpowiednią pozycję z listy Wybrane do obliczeń.
Baza informacji
Baza informacji
Baza informacji
Baza informacji
Baza informacji
DIN EN 1992-1-1/NA/A1:2015-12 | DIN EN 1997-1/NA:2010-12
ÖNORM B 1992-1-1:2018-01 | ÖNORM B 1997-1:2007-11
DK EN 1992-1-1/NA:2013 | DK EN 1997-1/NA:2007
BDS EN 1992-1-1:2005/NA:2011 | BDS EN 1997-1:2005/NA:2012
SFS EN 1992-1-1/NA:2007-10 | SFS EN 1997-1/NA:2004-01
NF EN 1992-1-1/NA:2016-03 | NF EN 1997-1/NA:2006-09
UNI EN 1992-1-1/NA:2007-07 | DIN EN 1997-1/NA:2005-01
NEN EN 1992-1-1 C2:2011/NB:2016-11 | NEN EN 1997-1+C1:2012/NB:2012
PN EN 1992-1-1/NA:2010 | PN EN 1997-1/NA:2005-05
STN EN 1992-1-1/NA:2008-06 | STN EN 1997-1/NA:2005-10
SIST EN 1992-1-1:2005/A101:2006 | SIST EN 1997-1/NA:2006-03
UNE EN 1992-1-1/NA:2013 | UNE EN 1997-1:2010
EN 1992-1-1/NA:2008 | Svensk EN 1997-1:2005/AC:2009
CSN EN 1992-1-1/NA:2016-05 | ČSN EN 1997-1/NA:2014-06
BS EN 1992-1-1:2004/NA:2005 | PN-EN 1997-1:2004
TKP EN 1992-1-1:2009 | TKP EN 1997-1:2009
CYS EN 1992-1-1:2004/NA:2009 | CYS EN 1997‑1/NA:2004 Oprócz załączników krajowych wymienionych powyżej, można również zdefiniować konkretną NA, stosując wartości graniczne i parametry zdefiniowane przez użytkownika.
Fundamenty są przydzielane graficznie poprzez wybór podpór za pomocą funkcji [Wybierz] w graficznym interfejsie użytkownika programu RFEM/RSTAB oraz poprzez określenie przypadków obciążeń, które mają zostać obliczone. Wszystkie pozostałe szczegóły fundamentów można zdefiniować szybko i łatwo w przejrzyście ułożonych oknach wprowadzania.
Oprócz wszystkich sił podporowych z programu RFEM/RSTAB, można zdefiniować inne obciążenia, które zostaną uwzględnione podczas wymiarowania fundamentów. Dostępne są następujące obciążenia dodatkowe:
Program tworzy propozycję zbrojenia dla górnego i dolnego zbrojenia płytowego. Program automatycznie wyszukuje najbardziej korzystną kombinację zbrojenia z matą i dodanymi prętami zbrojeniowymi. W razie potrzeby pręty zbrojeniowe są rozłożone na dwa obszary zbrojenia. Propozycję zbrojenia można modyfikować indywidualnie poprzez:
Fundament wraz ze zbrojeniem można wyświetlić w doskonałej jakości renderingu. Podczas renderowania, a także do siedmiu różnych zwymiarowanych rysunków zbrojenia gotowych do budowy, moduł oferuje propozycję rozwiązania dla projektowania kielichowego. W tym miejscu można również zmienić liczbę, położenie, średnicę i rozstaw użytych prętów zbrojeniowych. Można tu również określić kształt zastosowanych połączeń.
Wymiary płyty fundamentowej i kielicha można określić w module dodatkowym lub zdefiniować przez użytkownika. Przejrzyście rozmieszczone okna zawierają wyniki każdego przeprowadzonego obliczenia wraz ze wszystkimi wartościami pośrednimi. Są one opisane w skróconym raporcie, zawierającym weryfikowalną analizę statyczno-wytrzymałościową.
Możliwe jest przeprowadzenie następujących obliczeń:
Wymiary fundamentu i kielicha mogą być zdefiniowane przez użytkownika lub zdefiniowane przez moduł. Wyznaczone zbrojenie można edytować ręcznie. W takim przypadku obliczenia są aktualizowane automatycznie.
