W Roost w Luksemburgu powstaje nowy kompleks budynków dla samochodów. Auf dem Gelände werden bis zu sechs Autohäuser, ein Parkhaus sowie eine Lackierwerkstatt errichtet. Das Bauprojekt wurde in zwei Planungsphasen eingeteilt. Die erste Phase umfasst drei mehrgeschossige Autohäuser. Diese haben die gleiche Tragstruktur.
Der Dlubal-Kunde Schatz Engineering war für die Statik- und Konstruktionsplanung des Gebäudekomplexes verantwortlich. Für die Tragwerksplanung nutze er RSTAB und für die Konstruktionsplanung Tekla Structures.
Analiza statyczno-wytrzymałościowa i budowa
SCHATZ Engineering GmbH & Co. KG
<a href='http://http://www.schatz-engineering.eu' target='_blank'>www.schatz-engineering.eu</a>
Projektmanagement Réalisation
Immobilière Industrielle S.A./AG
<a href='http://www.rii-sa.lu'>www.rii-sa.lu
</a>
Klient
Jos Petry
124 R. Ste Anne
L-5471 Wellenstein, Luxemburg

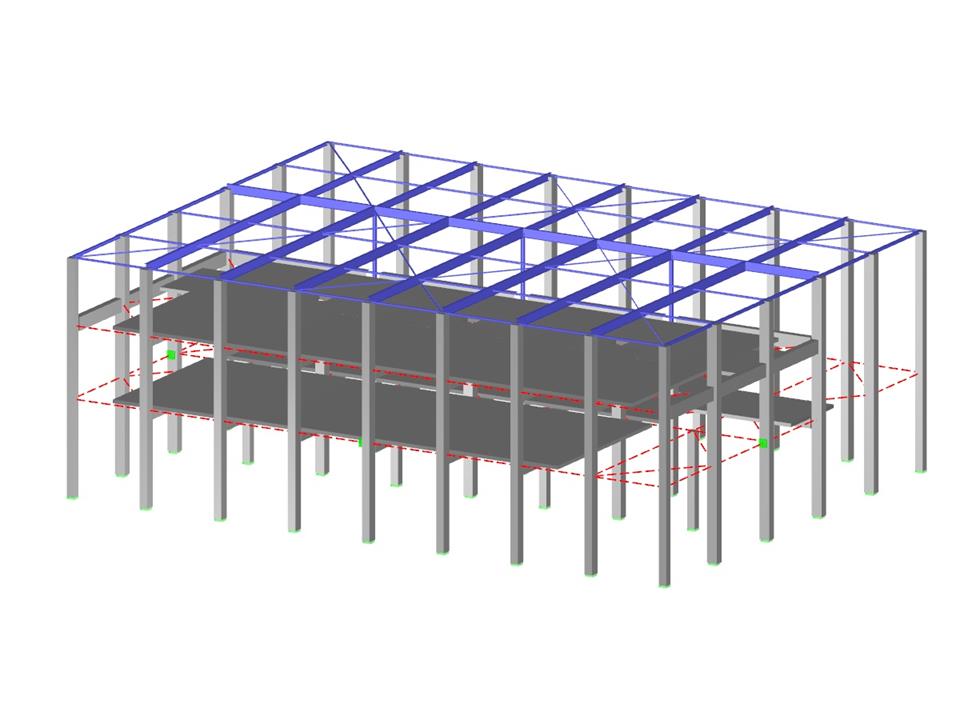

3D-Modell (© SCHATZ Engineering)
Budynek z betonu zbrojonego
Liczba węzłów | 245 |
Liczba prętów | 420 |
Ilość przypadków obciążenia | 8 |
Ilość KO | 448 |
Liczba kombinacji wyników | 6 |
Ciężar całkowity | 1247,409 t |
Wymiary (metryczne) | 36,230 x 27,250 x 13,150 m |
Wymiary (imperialne) | 118.86 x 89.4 x 43.14 feet |
Wersja programu | 8.09.01 |
